External Level Shifter
Der External Level Shifter konvertiert TTL-Signale mit niedriger Spannung (3,3 V) in RS-232-UART-Signale und umgekehrt.
- Kompakter Spannungswandler
- von TTL nach RS-232 und umgekehrt
- Eine gemeinsame Eingangs-/Ausgangsbuchse
| Datenrate | 115 kbit/s garantiert |
|---|---|
| Temperaturen | -40 °C bis +85 °C |
| Abmessungen | 20,9 x 55,8 x 54 mm |
| Betriebsspannung | 4,7 V bis 28 V |
| Betriebsstrom | Max. 50 mA |
| Ruhestrom | Max. 300 μA |
Produktdetails
Produktbeschreibung
Der External Level Shifter konvertiert TTL-Signale mit niedriger Spannung (3,3 V) in RS-232-UART-Signale und umgekehrt. Er dient primär dazu, serielle Signale zwischen der Head Unit eines Fahrzeugs auf der einen Seite und einem PC oder Datenlogger auf der anderen Seite umzuwandeln. Außerdem kann er für andere Geräte in einem industriellen Umfeld genutzt werden, wo eine Wandlung von seriellen Signalen notwendig ist. Eine gemeinsame Eingangs-/Ausgangsbuchse auf der Vorderseite des External Level Shifters verbindet beide Seiten der Konvertierung.
Gerätevarianten
Für dieses Gerät ist keine weitere Gerätevariante verfügbar.

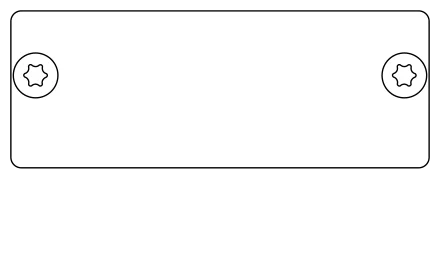

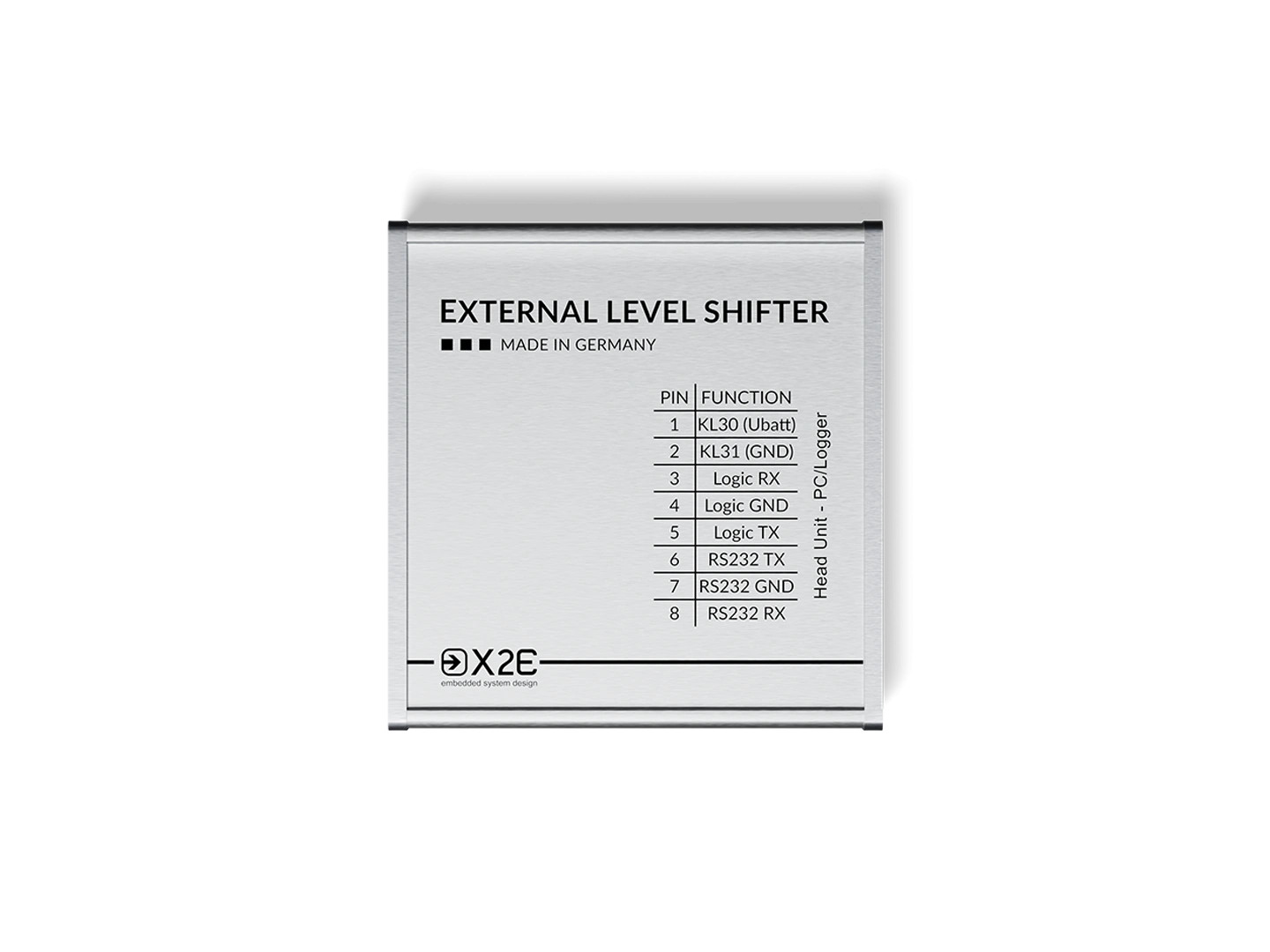

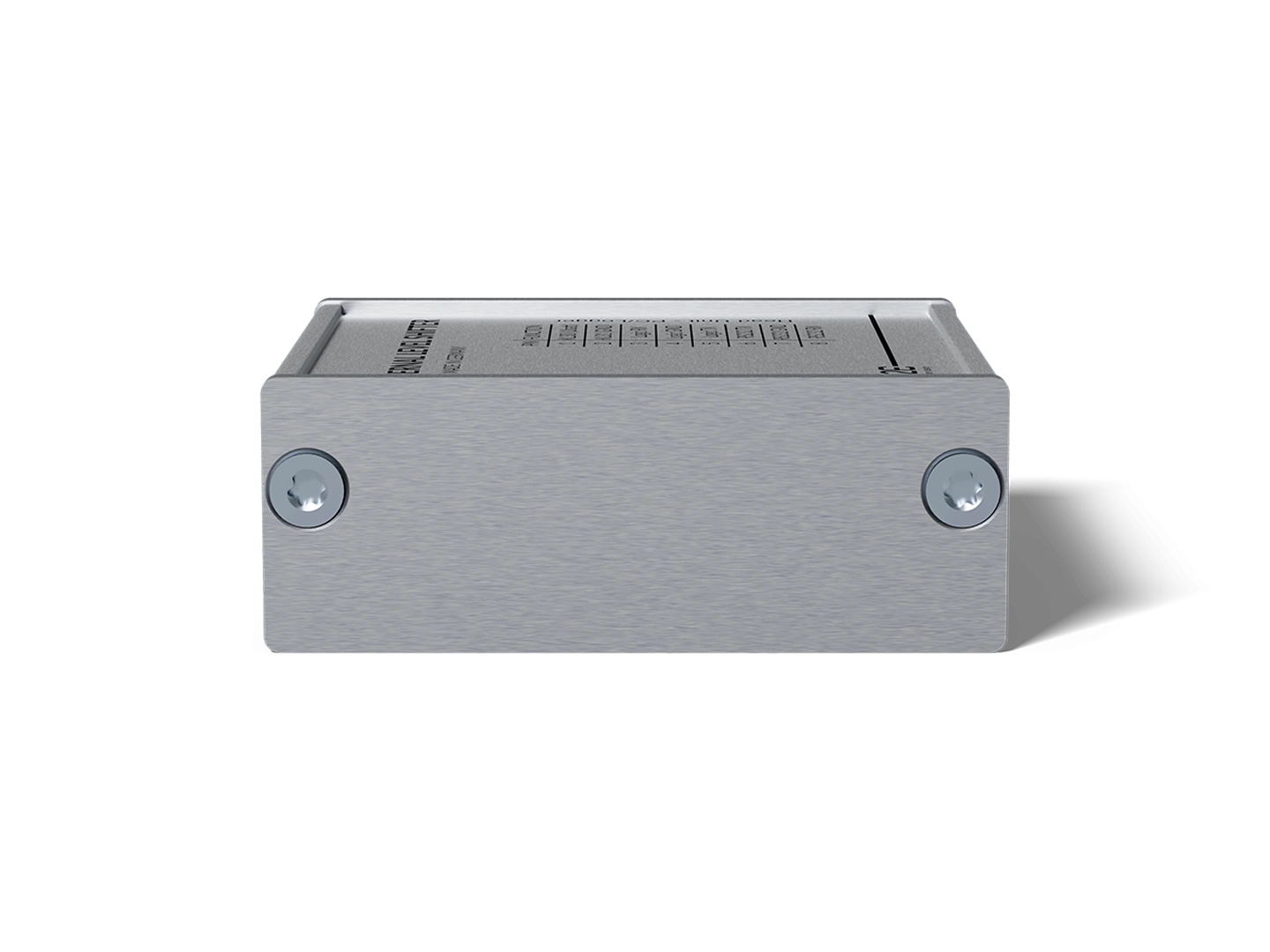

Front- & Rückansicht

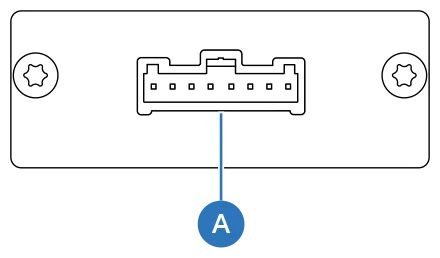

| A | Anschluss für Head Unit und PC/Datenlogger |
