XORAYA ML-N4000
Ein preiswerter und kompakter Datenlogger, der über ein breites Einsatzspektrum verfügt.
- Kompaktere Variante des XORAYA N4000
- Bis zu 3 Gbit/s Aufzeichnungsgeschwindigkeit
- In mehreren Schnittstellenvarianten erhältlich
- Kaskadierbar über Tastköpfe und Datenlogger
- 480 GB intern / bis zu 8 TB extern (optional)
| Datenrate | Bis zu 3 Gbit/s |
|---|---|
| Speicherkapazität | 480 GB intern / bis zu 8 TB extern (optional) |
| Zeitstempel | 100 ns |
| Temperaturen | -40 bis +65 °C |
| Abmessungen | 65 x 165 x 165 mm |
| Bussysteme | HS-CAN/CAN-FD, RS-232, FlexRay, LIN, Analog, 100/1000BASE-T1, Gbit-Ethernet |
|---|---|
| Konfigurationen | |
| Hinweis | Weitere Schnittstellen und Konfigurationen auf Anfrage |
Produktdetails
Produktbeschreibung
Mit seinem umfangreichen Angebot an Schnittstellen kann der XORAYA ML-N4000 überall dort eingesetzt werden, wo Daten aus unterschiedlichen Bussystemen aufgezeichnet werden müssen. Trotz seiner kompakten Abmessungen ermöglicht die leistungsfähige Hardware Aufzeichnungsraten von bis zu 3 Gbit/s. Die Daten können auf einen internen oder externen Speicher geschrieben und über Ethernet an ein Drittsystem weitergeleitet werden.
Gerätevarianten
Der Datenlogger ist in unterschiedlichen Gerätevarianten verfügbar, die sich vor allem in ihrer Schnittstellenkonfiguration unterscheiden. Standardmäßig stehen drei Varianten zur Verfügung:
| Konfiguration 1 (R8C8A6Ge4B12) |
|
| Konfiguration 2 (R8C8Ge4) |
|
| Konfiguration 3 (L7C8) |
|
Features & Funktionen
Das Gerät verfügt über umfangreiche Funktionen zur Konfiguration, Steuerung und Analyse von Datenaufzeichnungen. Die folgende Liste zeigt einen Auszug zentraler Funktionen. Eine vollständige Beschreibung finden Sie unter Technischen Daten bzw. dem Reiter Software.
- Konfiguration von Hardware- und Softwareschnittstellen
- Import gängiger Signalbeschreibungsdateien (z. B. DBC, FIBEX)
- Definition von Signalen und Triggerbedingungen
- Triggergesteuerte Datenaufzeichnung und Snapshots
- Live-Monitoring von Nachrichten und Signalen inklusive grafischer Darstellung
- Download und Verwaltung aufgezeichneter Daten aus internen und externen Speichern
- Analyse-, Filter- und Suchfunktionen für Messdaten
- Export der Aufzeichnungen in gängige Analyseformate (z. B. BLF, MDF, PCAP)

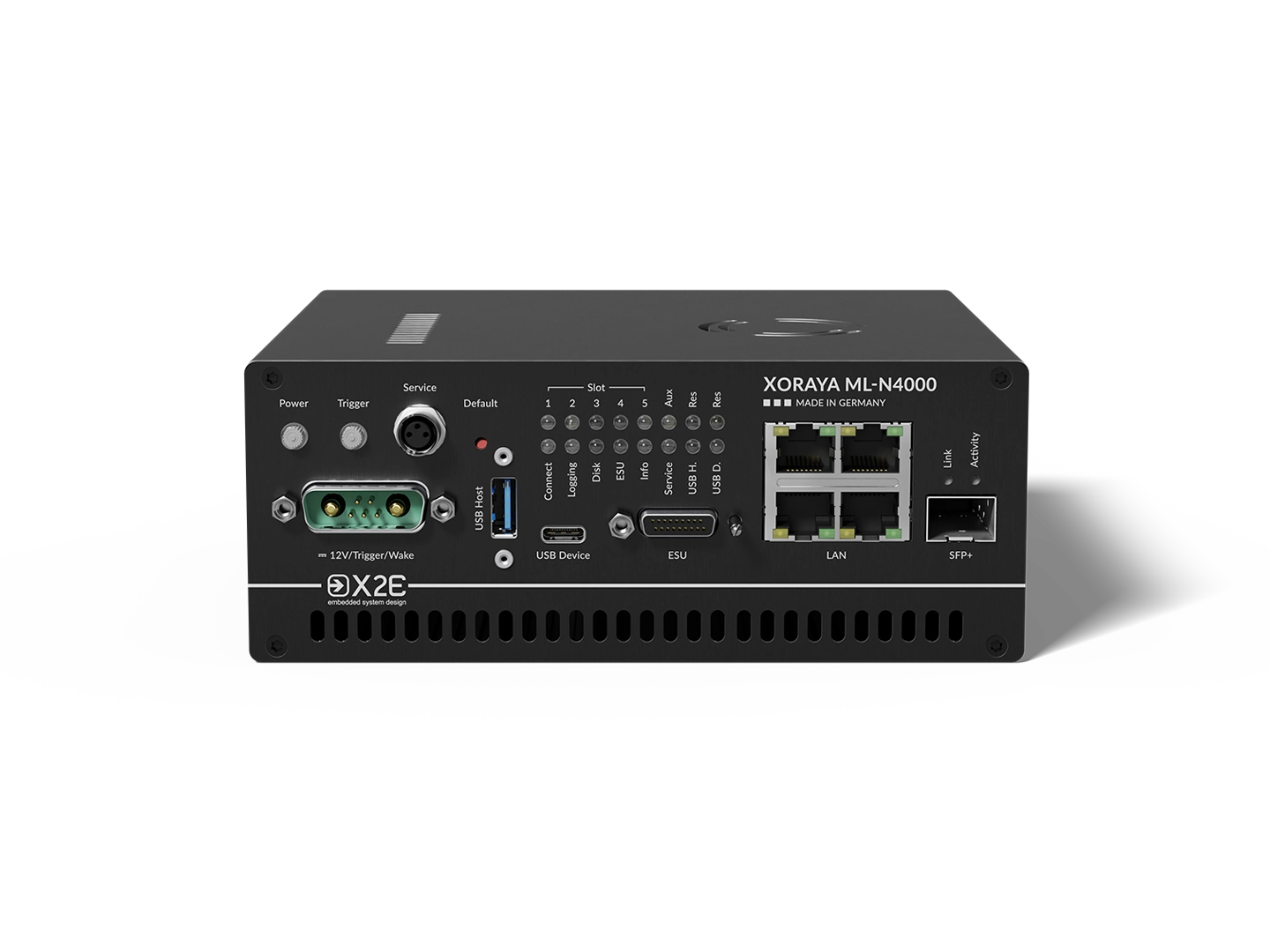

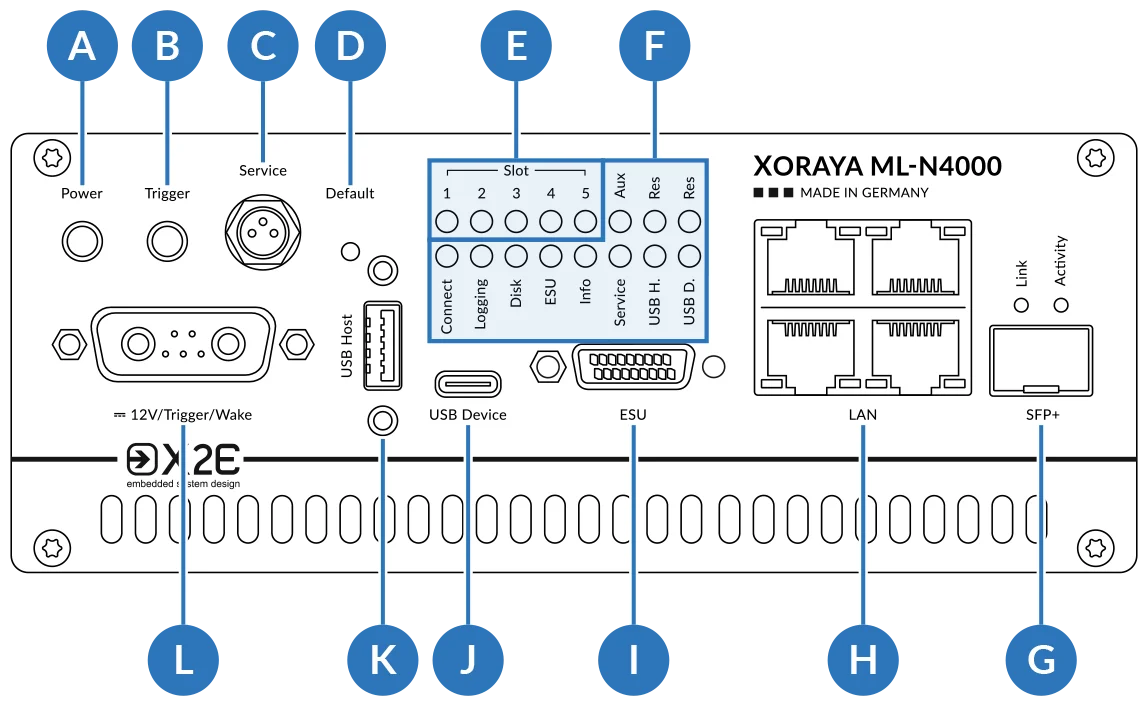

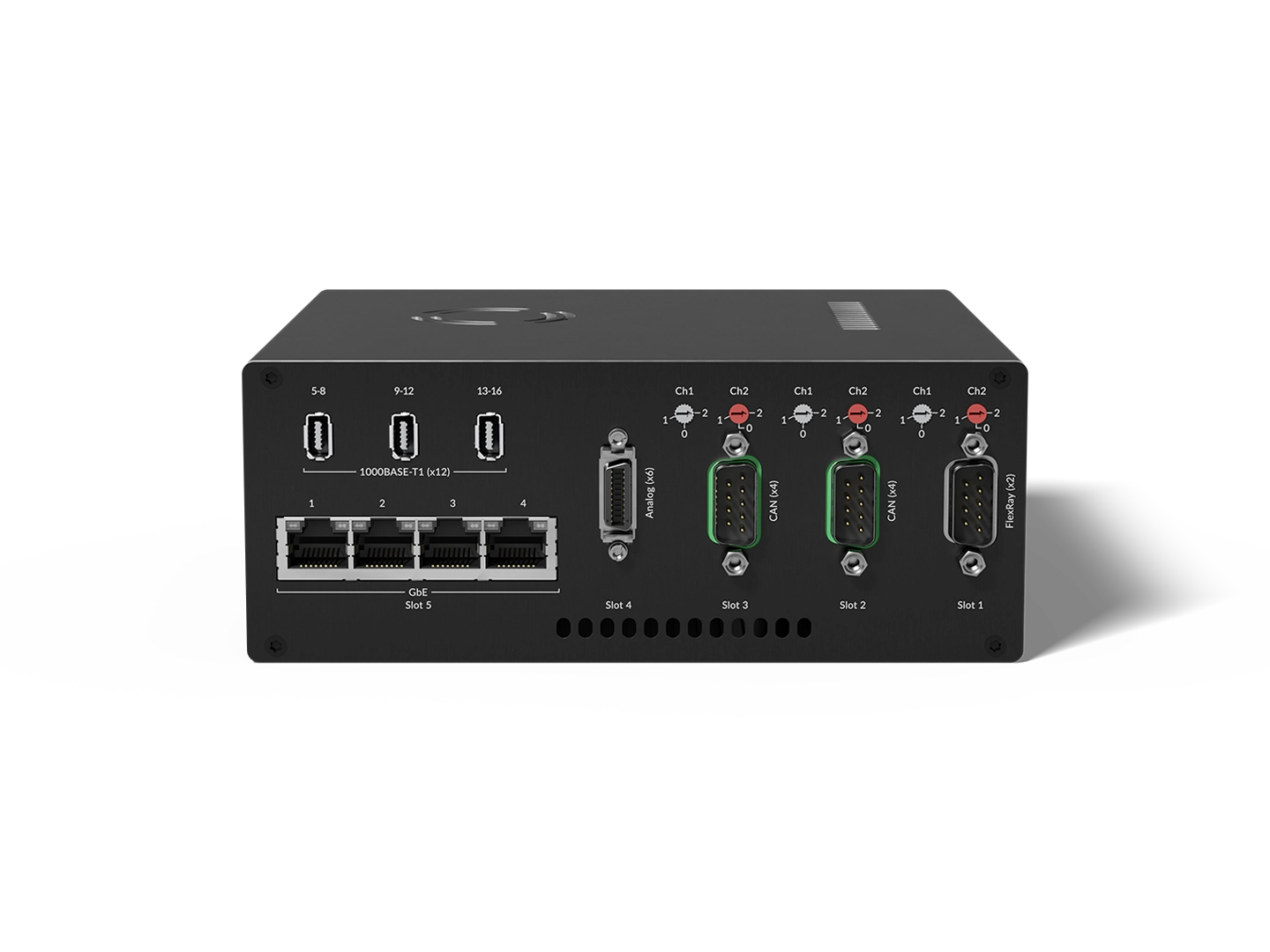

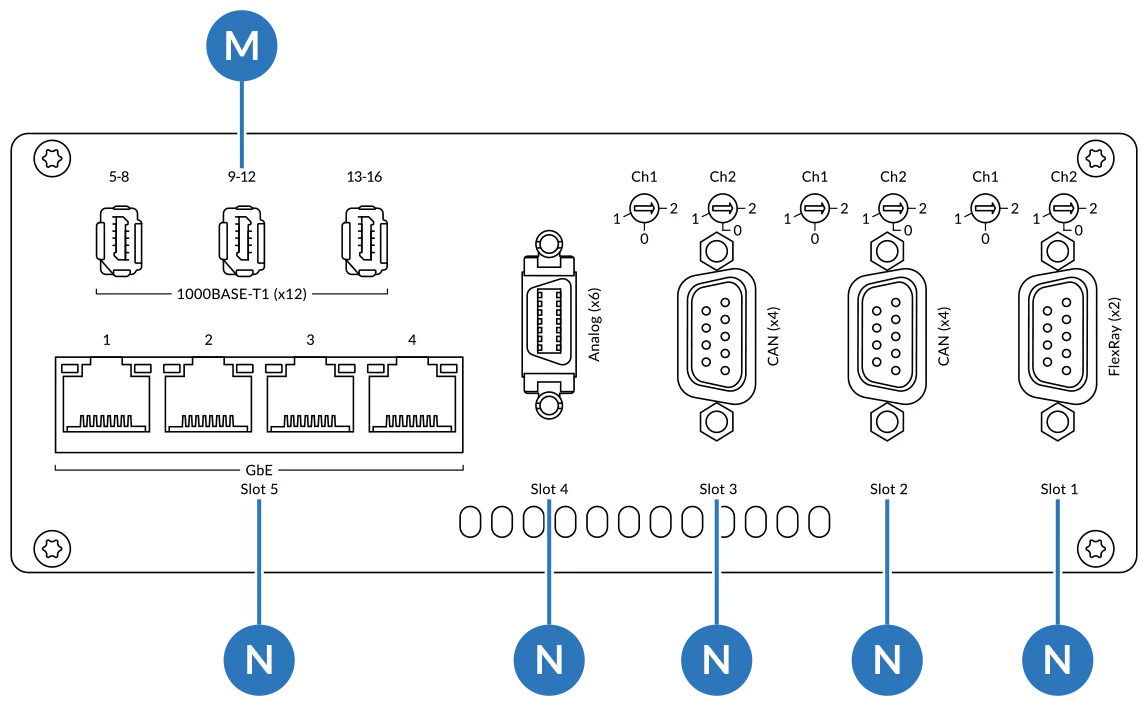

Front- & Rückansicht
| A | Power-Taster |
| B | Trigger-Taster |
| C | Service-Schnittstelle |
| D | Default-Taster |
| E | Status-LEDs der Log-Schnittstellen |
| F | Allgemeine Status-LEDs |
| G | SFP+-Schnittstelle |
| H | LAN-Schnittstellen |
| I | ESU-Schnittstelle |
| J | USB-Device-Schnittstelle |
| K | USB-Host-Schnittstelle |
| L | 12V/Trigger/Wake-Anschluss |
| M | Add-on-Log-Schnittstelle |
| N | Log-Schnittstellen |
Einsatzbereiche
Dank modularer Architektur und umfassender Unterstützung aller gängigen Automotive-Schnittstellen eignet sich der Datenlogger für vielfältige Entwicklungs-, Test- und Analyseaufgaben.
- Fahrzeugerprobung und Datenerfassung im Fahrversuch
- Datenaufzeichnung und Analyse in Entwicklungs- und Testumgebungen
- Analyse und Monitoring von Busnetzen (CAN, FlexRay, Automotive Ethernet, LIN, etc.)
- Analyse und Validierung von E/E-Architekturen
- Diagnosekommunikation und Fehlersuche im Fahrzeugnetzwerk (z. B. UDS, DoIP)
- Aufzeichnung von Sensor- und Rohdaten für ADAS- und automatisierte Fahrfunktionen
- Flottenversuche und großskalige Datenerfassung über mehrere Fahrzeuge
Projektspezifische Anpassungen
Dank einer modularen Systemarchitektur bieten unsere Lösungen flexible Anpassungsmöglichkeiten für Entwicklungs- und Testprojekte. Individuelle Hardware- und Funktionskonfigurationen ermöglichen eine nahtlose Integration in bestehende Fahrzeug- und Testumgebungen.
- Zusätzliche Schnittstellen und spezielle Protokolle
- Funktionsumfang, Trigger-Logiken und Exportformate
- Erfassungsgeschwindigkeit, Speicherausstattung und Systemleistung
- Kundenspezifische Einbauracks sowie komplette Fahrzeug-Integrationen
Verifikation, Tests & Normkonformität
Alle Geräte durchlaufen umfassende Verifikationsprüfungen, darunter Funktionstests, Boundary-Scan-Tests und Systemtests sowie EMV-Prüfungen. Ergänzend erfolgen mechanische Funktions- und Abnutzungstests, Vibrationsprüfungen sowie Temperatur- und Feuchtigkeitstests, um die Zuverlässigkeit unter realen Einsatzbedingungen sicherzustellen.
Außerdem führen wir Compliance-Tests für Automotive- und Standard-Ethernet-Schnittstellen mit Teledyne LeCroy Messsystemen und der QualiPHY-Software durch. Dadurch entstehen normgerechte, reproduzierbare Messergebnisse, die eine verlässliche Integration in Fahrzeugnetzwerke und Entwicklungsumgebungen ermöglichen.
Unsere Entwicklungs- und Unternehmensprozesse erfüllen die Anforderungen der ISO 9001 und ISO 14001. Zudem ist X2E nach TISAX® (ENX Association) zertifiziert und erfüllt die Anforderungen der Automobilindustrie an Informationssicherheit. Alle Geräte tragen die CE-Kennzeichnung und entsprechen den geltenden europäischen Richtlinien.
Technische Daten
Hier finden Sie alle technischen Daten des XORAYA ML-N4000 übersichtlich und kompakt zusammengefasst.
Hardware
| Prozessor | Xilinx Quad ARM Cortex-A53 |
|---|---|
| Arbeitsspeicher | 8 GB RAM / 128 MB Flash |
| Datenrate | Bis zu 3 Gbit/s |
| Datenspeicher | 480 GB intern / bis zu 8 TB extern (optional) |
| Aufnahmemodi | Interner Speicher, External Storage Unit, PC via Ethernet |
| Zeitstempel | 100 ns |
| Externe Betriebsspannung | 12 V DC (kurzzeitig 6 bis 32 V) |
| Stromaufnahme (bei 12 V) |
|
| Temperaturbereich | -40 bis +65 °C |
| Abmessungen | 65 × 165 × 165 mm (H × B × T) |
| Gewicht | 2,2 kg |
| Gehäuse | Aluminium eloxiert |
| Sonstiges | Hermetisch abgeriegelte Aktivkühlung, Echtzeituhr, Powercap-Einheit |
Software
| Betriebssystem | Embedded Linux |
|---|---|
| Speicherformate | X2E Native, X2E ASCII, Carmen-Journal (V3.0), Wireshark PCAP/PCAPNG, Vector BLF, Vector ASCII, XAA for GNLog, DLT AUTOSAR, System Events, NMEA for GPS, Raw RS-232, CSV for Analog/CCP, CSV for Signals, Video Extractor, MATLAB signals, MDF Signals/Buslogging |
| Softwareprotokolle | CCP/XCP, PLP, XLP |
| Aufwachen | CAN, FlexRay, RS-232, LIN, PSI5, Wakeline oder Trigger |
| Software | XORAYA Suite, XORAYA WebGUI und XORAYA SDK for Windows & Linux |
| Sonstiges | Automatic Sleep Mode |
Schnittstellen
| Out-of-the-box-Konfigurationen | |
|---|---|
| Konfiguration 1 (R8C4GE4) |
|
| Konfiguration 2 (R8C8GE4) |
|
| Konfiguration 3 (R8C4B12) |
|
| Konfiguration 4 (R8C4GE4B12) |
|
| Konfiguration 5 (R8C8GE4B12) |
|
| Konfiguration 6 (R8C8L7GE4B12) |
|
| Konfiguration 7 (L7C8) |
|
| Konfiguration 8 (L7C8F2) |
|
| Konfiguration 9 (L7A6C8B12) |
|
| Konfiguration 10 (C8R8A6GE4B12) |
|
| Konfiguration 11 (C8F2A6GE4B12) |
|
| Sonstige Schnittstellen | |
| Non-logging |
|
Alle technischen Angaben ohne Gewähr. Änderungen, Irrtümer und Fehler vorbehalten.
Zubehör
Hier finden Sie passendes Zubehör für den ML-N4000. Von Erweiterungsmodulen bis hin zu Integrations- und Anschlusslösungen für den projektspezifischen Einsatz.
Xoraya ESU
External Storage Units sind speziell für XORAYA Datenlogger wie dem ML-N4000 konzipierte externe Speicher
Xoraya Datacube-C6
Auslesestation für bis zu sechs ESUs, wie sie von Datenloggern wie dem ML-N4000 verwendet werden
Xoraya Datacube-C6+
Weiterentwickelte Version der Auslesestation für bis zu sechs External Storage Units
Downloads
Hier finden Sie alle relevanten Unterlagen und Software-Versionen für den XORAYA ML-N4000 zur Unterstützung von Integration und Anwendung.
FAQ
In diesem FAQ finden Sie Antworten auf zentrale Fragen rund um den XORAYA ML-N4000 Datenlogger – von typischen Einsatzszenarien über technische Eigenschaften bis hin zur Einordnung im Vergleich zu anderen Lösungen.
Für welche Anwendungen kommt der ML-N4000 typischerweise zum Einsatz?
Der XORAYA ML-N4000 ist ein Datenlogger, der dank sechs frei konfigurierbarer Schnittstellen-Slots ein breites Einsatzspektrum abdeckt. Er wurde primär für den Einsatz in Fahrzeugnetzwerken entwickelt, kommt jedoch auch in weiteren industriellen Anwendungsfeldern zum Einsatz.
Typische Anwendungen im Automotive-Bereich:
- Fahrzeugentwicklung (Steuergeräte- und Funktionsentwicklung)
- Testfahrten und Fahrzeugerprobung
- Prüfstände und Laborumgebungen
- Analyse und Diagnose von Fahrzeugnetzwerken
- Funktionsvalidierung (z. B. Infotainment)
- Qualitätssicherung und Serienvorbereitung
Weitere Einsatzbereiche:
- Medizintechnik (z. B. Aufzeichnung und Analyse von Gerätekommunikation)
- Maschinenbau (Zustands- und Prozessdatenlogging)
- Allgemeine vernetzte Systeme mit vergleichbaren Kommunikationsstrukturen
Mit welchen Geräten ist der ML-N4000 kompatibel?
Der XORAYA ML-N4000 ist mit externen Speichern (XORAYA ESU) zur Erweiterung der Speicherkapazität kompatibel. Zudem kann er um Tastköpfe ergänzt werden und lässt sich mit weiteren Datenloggern des XORAYA Ökosystems kombinieren, um skalierbare Logging-Systeme für Fahrzeugnetzwerke aufzubauen.
Was ist der Unterschied zwischen einem ML-N4000 und dem N4000?
Der XORAYA ML-N4000 Datenlogger ist die preiswertere und kompaktere Version des XORAYA N4000 Datenloggers. Das ML steht dabei für Minilogger.
Welche Anforderungen und Standards erfüllt das Gerät?
Der XORAYA ML-N4000 Datenlogger wurde für den Einsatz in Automotive-Testumgebungen entwickelt und erfüllt typische Anforderungen für Mess- und Datenaufzeichnungssysteme in Fahrzeugnetzwerken (Vehicle Networks). Er unterstützt gängige Automotive-Technologien, Diagnose-Standards und Zeit-Synchronisationsverfahren.
Welche Bussysteme und Schnittstellen unterstützt der ML-N4000?
Für den XORAYA ML-N4000 stehen mehrere Hardwarevarianten zur Verfügung. Jede Variante kombiniert unterschiedliche Anzahlen und Typen der unterstützten Bussysteme und Schnittstellen.
Zu den unterstützten Bussystemen und Schnittstellen des Datenloggers gehören:
- CAN (Controller Area Network)
- CAN-FD (CAN with Flexible Data Rate)
- LIN (Local Interconnect Network)
- FlexRay
- Automotive Ethernet (100BASE-T1, 1000BASE-T1)
- Gigabit-Ethernet (1000BASE-TX)
- Analog (Analog inputs)
- RS-232
Diese Hardwarekonfigurationen ermöglichen die parallele Aufzeichnung mehrerer Fahrzeugnetzwerke mit einem einzigen Automotive Datenlogger.
Mit welchen Softwarelösungen kann der ML-N4000 betrieben und ausgewertet werden?
Der ML-N4000 kann wie alle XORAYA-Logging-Produkte mit der XORAYA Suite konfiguriert, ausgelesen und bedient werden. Die Suite bietet dem Kunden die vollumfängliche Möglichkeit, mit dem Datenlogger zu arbeiten und es müssen keine weiteren Tools separat installiert werden. Eine Installation – und der Kunde hat alles selbst in der Hand.
Um den Datenlogger am Prüfstand zu bedienen und zu automatisieren, bietet X2E außerdem das XORAYA SDK an. Darüber hinaus wird auch die mobile XORAYA App für Smartphone und Tablet unterstützt.
Welche Vorteile bietet die modulare Architektur des XORAYA ML-N4000?
Der XORAYA ML-N4000 Datenlogger basiert auf einer modular aufgebauten Hardware- und Softwarearchitektur, die flexible Anpassungen für spezifische Entwicklungs- und Testprojekte ermöglicht. So lässt sich das System nahtlos in bestehende Fahrzeug- und Testumgebungen integrieren.
- Zusätzliche Schnittstellen und spezielle Protokolle
- Funktionsumfang, Trigger-Logiken und Exportformate
- Erfassungsgeschwindigkeit, Speicherausstattung und Systemleistung
- Kundenspezifische Einbauracks sowie komplette Fahrzeug-Integrationen
Wodurch hebt sich der XORAYA ML-N4000 von anderen Produkten auf dem Markt ab?
Der XORAYA ML-N4000 kombiniert breite Schnittstellenunterstützung, modulare Erweiterbarkeit und solide Datenbandbreite in einem System. Dadurch können mehrere Fahrzeugnetzwerke – inklusive Automotive Ethernet – parallel aufgezeichnet werden. In Verbindung mit der XORAYA-Plattform lassen sich außerdem skalierbare Logging-Systeme für komplexe Fahrzeugerprobungen aufbauen.
Der XORAYA ML-N4000 unterscheidet sich von vielen Datenloggern auf dem Markt durch folgende zentrale Eigenschaften:
- Unterstützung moderner Fahrzeugnetzwerke in einem Gerät
Der ML-N4000 unterstützt HS-CAN, CAN-FD, RS-232, FlexRay, LIN, Automotive Ethernet (100/1000BASE-T1), Gigabit-Ethernet und analoge Eingänge. Dadurch können verschiedene Fahrzeugnetzwerke und Sensorsignale parallel erfasst werden, ohne mehrere spezialisierte Logger einsetzen zu müssen. - Modulare Architektur für flexible Testaufbauten
Der ML-N4000 bietet flexible Anpassungsmöglichkeiten für Entwicklungs- und Testprojekte. Individuelle Hardware- und Funktionskonfigurationen ermöglichen eine nahtlose Integration in bestehende Fahrzeug- und Testumgebungen.. - Solide Datenbandbreite für moderne Fahrzeugarchitekturen
Mit einer Datenbandbreite von bis zu 3 Gbit/s können Daten aus mehreren Fahrzeugnetzwerken gleichzeitig aufgezeichnet werden. Dies ist insbesondere für Ethernet-basierte Fahrzeugarchitekturen und datenintensive Messungen relevant. - Robustheit für reale Fahrzeugerprobungen
Der ML-N4000 ist für den Einsatz in Erprobungsfahrzeugen ausgelegt und temperatur- sowie vibrationsbeständig konstruiert. - Erweiterbarkeit innerhalb einer Systemplattform
Durch die Integration in die XORAYA-Systemplattform kann der Logger mit weiteren Geräten und Speicherlösungen kombiniert werden. Dadurch lassen sich skalierbare Logging-Systeme mit mehreren Geräten für komplexe Messaufgaben aufbauen.
