XORAYA ASU
FPGA-basierte Speichereinheit, die speziell für Hochgeschwindigkeitsanwendungen entwickelt wurde und Datenraten von bis zu 24 Gbit/s zuverlässig verarbeiten und speichern kann.
- Hochgeschwindigkeits-Datenaufzeichnung mit bis zu 24 Gbit/s
- Integriertes Aufzeichnungs-, Speicher- und Auslesegerät
- Hervorragende Leistung pro Watt
- Unterstützt ASAM CMP 1.0
| Datenrate | Bis zu 24 Gbit/s |
|---|---|
| Speicherkapazität | 8, 16, 32 TB |
| Zeitstempel | 100 ns |
| Temperaturen | -40 bis +65 °C |
| Abmessungen | 42 x 120 x 224 mm |
| Bussysteme | 4x SFP+ (jeweils 10 Gbit/s) |
|---|
Produktdetails
Produktbeschreibung
Die XORAYA ASU ist eine hochmoderne, FPGA-basierte Speichereinheit, welche für die Hochgeschwindigkeits-Datenaufzeichnung mit bis zu 24 Gbit/s konzipiert wurde. Sie kann nahtlos über 10-Gigabit-Ethernet mit verschiedenen Streaming-Geräten wie dem XORAYA Probe B12 und dem XORAYA N4000+ verbunden werden und ist dadurch äußerst vielseitig für eine breite Palette von Anwendungen einsetzbar.
Die Unterstützung des ASAM CMP-Protokolls gewährleistet eine zuverlässige und standardisierte Datenkommunikation und -verwaltung. Zusätzlich können mehrere ASU-Geräte parallel verwendet werden, was sowohl die Schreibgeschwindigkeit als auch die Gesamtspeicherkapazität erheblich erhöht. Diese Skalierbarkeit macht die XORAYA ASU zur idealen Wahl für anspruchsvolle Umgebungen, in denen große Datenmengen schnell und effizient protokolliert und verarbeitet werden müssen.
Gerätevarianten
Der smarte Speicher ist in einer standardisierten Ausführung verfügbar – es existieren keine Gerätevarianten.

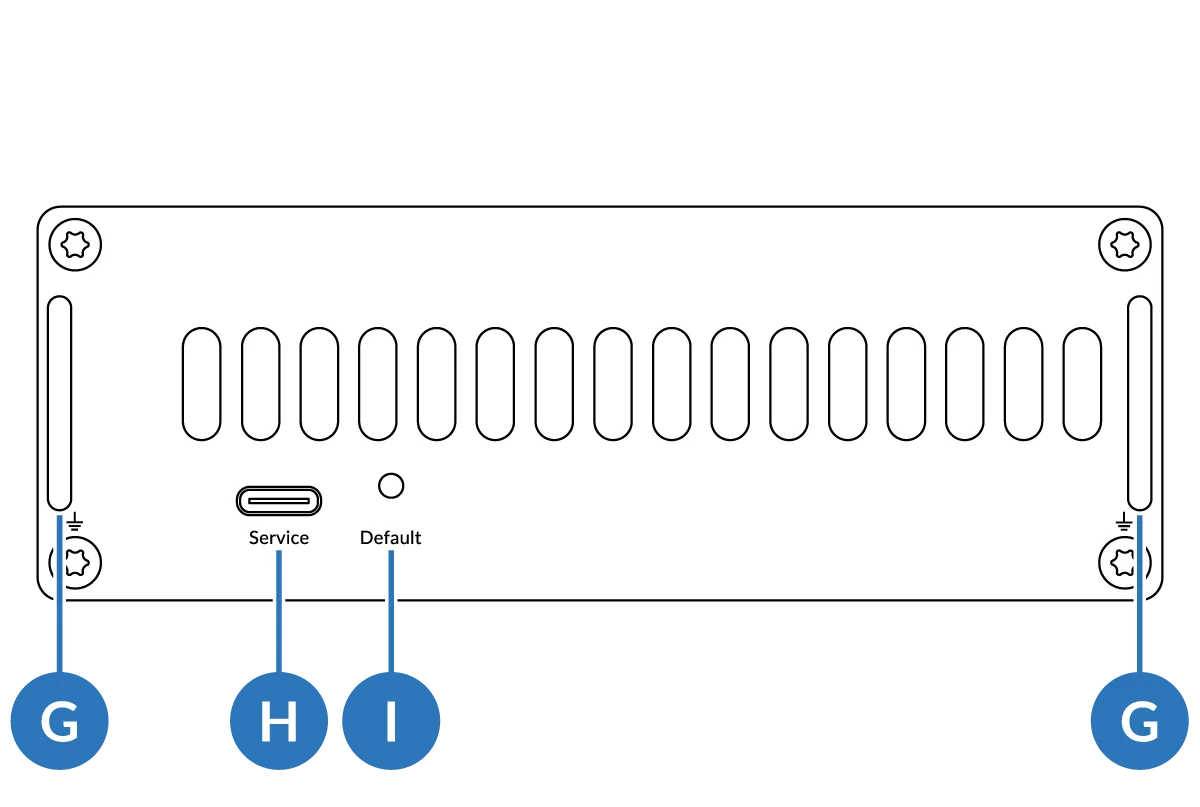

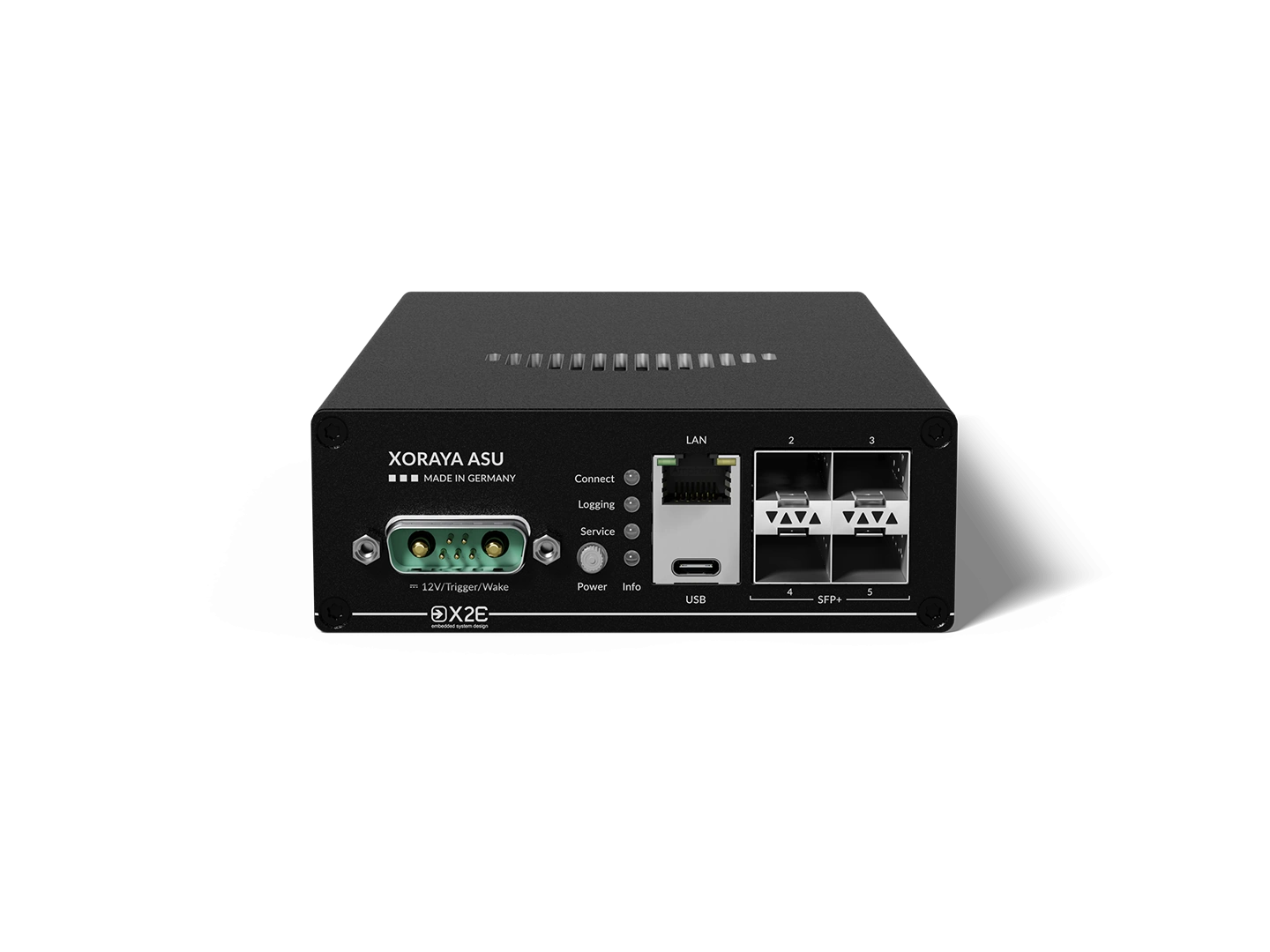

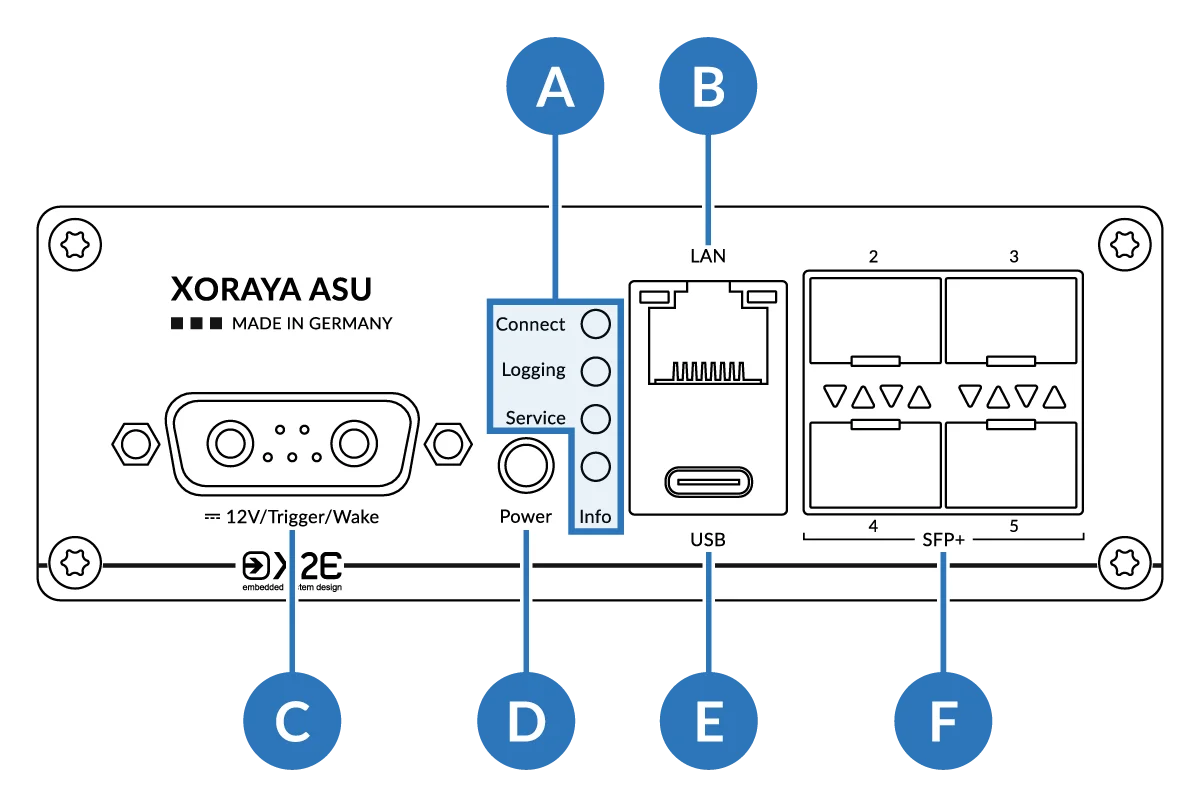

Front- & Rückansicht
| A | Allgemeine Status-LEDs |
| B | LAN-Schnittstelle |
| C | 12V/Trigger/Wake-Anschluss |
| D | Power-Taster |
| E | USB-Schnittstelle |
| F | SFP+-Schnittstellen |
| G | Erdungskontakte |
| H | Service-Schnittstelle |
| I | Default-Taster |
Projektspezifische Anpassungen
Alle Komponenten des XORAYA Ökosystems sind auf nahtlose Zusammenarbeit ausgelegt und lassen sich flexibel zu individuellen Systemlösungen kombinieren. Die modulare Architektur ermöglicht gezielte Erweiterungen, ohne die bestehende Systemlogik zu verändern – für ein konsistentes und skalierbares System in Datenrate, Speicher, Schnittstellen und Performance.
Verifikation, Tests & Normkonformität
Alle Geräte durchlaufen umfassende Verifikationsprüfungen, darunter Funktionstests, Boundary-Scan-Tests und Systemtests sowie EMV-Prüfungen. Ergänzend erfolgen mechanische Funktions- und Abnutzungstests, Vibrationsprüfungen sowie Temperatur- und Feuchtigkeitstests, um die Zuverlässigkeit unter realen Einsatzbedingungen sicherzustellen.
Außerdem führen wir Compliance-Tests für Automotive- und Standard-Ethernet-Schnittstellen mit Teledyne LeCroy Messsystemen und der QualiPHY-Software durch. Dadurch entstehen normgerechte, reproduzierbare Messergebnisse, die eine verlässliche Integration in Fahrzeugnetzwerke und Entwicklungsumgebungen ermöglichen.
Unsere Entwicklungs- und Unternehmensprozesse erfüllen die Anforderungen der ISO 9001 und ISO 14001. Zudem ist X2E nach TISAX® (ENX Association) zertifiziert und erfüllt die Anforderungen der Automobilindustrie an Informationssicherheit. Alle Geräte tragen die CE-Kennzeichnung und entsprechen den geltenden europäischen Richtlinien.
Technische Daten
Hier finden Sie alle technischen Daten übersichtlich und kompakt zusammengefasst.
Hardware
| Speicherkapazität | 8, 16, 32 TB |
|---|---|
| Schreibgeschwindigkeit | Bis zu 24 Gbit/s |
| Lesegeschwindigkeit | Bis zu 24 Gbit/s (mit Standard-Netzwerkkomponenten) |
| Externe Betriebsspannung | KL30: 12 V / 24 V DC (kurzzeitig 6 bis 32 V) USB-PD: Power Delivery Profile 4, 20 V/3 A |
| Stromaufnahme (bei 12 V) |
|
| Temperaturbereich | -40 bis +65 °C |
| Abmessungen | 42 x 120 x 224 mm (H × B × T) |
| Gewicht | 1,4 kg |
Software
| Speicherformate | MDF, PCAP |
|---|---|
| Softwareprotokolle | PTP (IEEE 1588), gPTP (IEEE 802.1AS) |
Schnittstellen
| Logging |
|
|---|---|
| Non-logging |
|
Alle technischen Angaben ohne Gewähr. Änderungen, Irrtümer und Fehler vorbehalten.
Zubehör
Hier finden Sie passendes Zubehör für die XORAYA ASU. Von Erweiterungsmodulen bis hin zu Integrations- und Anschlusslösungen für den projektspezifischen Einsatz.
Xoraya N4000+
Weiterentwicklung des XORAYA N4000 mit einem Plus an Leistung, Kühlung, Schnittstellen und Funktionalität
Xoraya Probe B12
Kompakter Tastkopf, welcher speziell für die Aufzeichnung von Automotive-Ethernet-Signalen konzipiert wurde
Xoraya Multiprobe X1
Der MultiProbe X1 ist ein Tastkopf, der XORAYA Datenlogger und Datensenken um zusätzliche Schnittstellen erweitert.
Downloads
Hier finden Sie alle relevanten Unterlagen und Software-Versionen für die XORAYA ASU zur Unterstützung von Integration und Anwendung.
FAQ
In diesem FAQ finden Sie Antworten auf zentrale Fragen rund um die XORAYA ASU – von typischen Einsatzszenarien über technische Eigenschaften bis hin zur Einordnung im Vergleich zu anderen Lösungen.
Für welche konkreten Anwendungsfälle ist die XORAYA ASU geeignet?
Die XORAYA ASU ist eine hochperformante Stand-alone-Speichereinheit zur Hochgeschwindigkeitsaufzeichnung großer Datenmengen mit bis zu 24 Gbit/s. Die Datenerfassung erfolgt über angebundene Probes oder Datenlogger, die Bussysteme anbinden und die Datenströme bereitstellen. Durch den parallelen Einsatz mehrerer Geräte sind Datenrate und Speicherkapazität skalierbar.
Typische Anwendungen im Automotive-Bereich:
- Fahrzeugerprobung und Testfahrten (Langzeit- und Hochgeschwindigkeits-Logging)
- Bus-Logging mit hohen Datenraten (z. B. Automotive Ethernet)
- ADAS und autonomes Fahren (Aufzeichnung großer Sensordatenmengen)
- HiL- und Prüfstandsanwendungen mit kontinuierlichem Datenstreaming
Weitere Einsatzbereiche:
- Robotik und KI-Entwicklung (Datenerfassung für Training und Analyse)
- Maschinenbau und industrielle Anlagen (High-Speed-Prozessdatenlogging)
- Forschung und Entwicklung (kontinuierliche, hochkanalige Datenerfassung)
Mit welchen Geräten ist die XORAYA ASU kompatibel?
Die XORAYA ASU ist mit Streaming-Geräten wie XORAYA Probes und Datenloggern (z. B. XORAYA N4000 oder N4000+) kompatibel, die Datenströme zur Aufzeichnung bereitstellen. Sie wird über 10-Gigabit-Ethernet angebunden und dient als zentrales Hochgeschwindigkeits-Speicher-Backend.
Im Gegensatz zu klassischen Datenloggern verfügt die ASU über keine eigenen Busschnittstellen zur direkten Datenerfassung, sondern speichert die von angebundenen Geräten gelieferten Daten.
Was ist der Unterschied zwischen der XORAYA ASU und anderen X2E Datenloggern und Speichern?
Die XORAYA ASU ist eine spezialisierte Hochgeschwindigkeits-Speichereinheit, die Datenströme von angebundenen Probes oder Datenloggern aufnimmt und mit sehr hoher Datenrate (bis zu 24 Gbit/s) speichert. Im Gegensatz zu klassischen Datenloggern verfügt sie über keine eigenen Busschnittstellen zur Datenerfassung.
Sie zeichnet sich durch eine kompakte Bauweise sowie ein integriertes Aufzeichnungs-, Speicher- und Auslesesystem aus. Zudem bietet sie eine hohe Energieeffizienz (optimierte Leistung pro Watt) und unterstützt mit ASAM CMP 1.0 eine standardisierte und zuverlässige Datenkommunikation.
Welche Bussysteme und Schnittstellen unterstützt die XORAYA ASU?
Die XORAYA ASU unterstützt selbst keine Bussysteme zur direkten Datenerfassung, da sie als reine Speicher- und Aufzeichnungseinheit ausgelegt ist.
Die Anbindung erfolgt über 10-Gigabit-Ethernet, über das sie Datenströme von angebundenen Geräten wie XORAYA Probes oder Datenloggern empfängt. Die tatsächlich unterstützten Bussysteme (z. B. CAN, CAN-FD, FlexRay, RS-232, LIN, PSI5, 100/1000BASE-T1, 10-Gigabit-Ethernet usw.) hängen daher von den jeweils eingesetzten Probes oder Datenloggern ab.
Mit welchen Softwarelösungen kann die ASU betrieben und ausgewertet werden?
Die ASU läuft aktuell mit der Firmware 5, was bedeutet, dass die vollständige Konfiguration und Steuerung über die WebGUI möglich ist. Zum Auslesen der Daten ist keine zusätzliche Hard- oder Software notwendig, da die ASU über ein Dateisystem verfügt. Sie kann wie ein Netzwerkgerät direkt über das Netzwerk ausgelesen werden.
Darüber hinaus wird auch die XORAYA Suite, das XORAYA SDK (Software Development Kit) und die mobile XORAYA App für Smartphone und Tablet unterstützt.
Wie robust ist die XORAYA ASU im Betrieb unter realen Bedingungen (Temperatur, Vibration)?
Die XORAYA ASU ist für den Einsatz in anspruchsvollen Entwicklungs- und Testumgebungen ausgelegt und bewährt sich in realen Einsatzszenarien wie Erprobungsfahrten unter extremen Bedingungen, beispielsweise in Wüsten- oder Wintertests.
Sie ist für einen Temperaturbereich von -40 bis +65 °C ausgelegt und damit für den Betrieb unter starken Temperaturschwankungen geeignet. Darüber hinaus ist sie vibrationsfest und weitgehend stoßunempfindlich ausgeführt, sodass ein zuverlässiger Betrieb auch unter mechanischen Belastungen gewährleistet ist.
Wodurch hebt sich die XORAYA ASU von anderen Produkten auf dem Markt ab?
Die XORAYA ASU unterscheidet sich von klassischen Speicherlösungen vor allem durch die Kombination aus sehr hoher Datenrate, kompakter Bauform und effizienter Systemarchitektur.
Sie ermöglicht eine kontinuierliche Datenaufzeichnung mit bis zu 24 Gbit/s und ist damit für datenintensive Anwendungen wie ADAS oder autonomes Fahren ausgelegt. Gleichzeitig bleibt sie extrem kompakt und benötigt im Betrieb maximal 3,7 A, was sie besonders effizient im Verhältnis zur gebotenen Leistung macht.
Ein zentraler Unterschied ist die Trennung von Datenerfassung und Speicherung: Während Probes oder Datenlogger die Daten erfassen, fungiert die ASU als dediziertes Hochleistungs-Speicher-Backend. Diese Architektur ermöglicht eine hohe Flexibilität und Skalierbarkeit, da mehrere ASUs parallel betrieben werden können.
Zusätzlich bietet die ASU ein integriertes System aus Aufzeichnung, Speicherung und Auslese sowie die Unterstützung des ASAM CMP 1.0 Standards für eine standardisierte Datenkommunikation.
