Eine Weiterentwicklung des XORAYA N4000 mit einem Plus an Leistung, Kühlung, Schnittstellen und Funktionalität.
| Datenrate | Bis zu 3 Gbit/s |
|---|---|
| Speicherkapazität | 480 GB intern / bis zu 8 TB extern (optional) |
| Zeitstempel | 100 ns |
| Temperaturen | -40 bis +65 °C |
| Abmessungen | 70 x 255 x 207 mm |
| Bussysteme | HS-CAN/CAN-FD, 1000BASE-T1, 100BASE-T1, Gbit-Ethernet, FlexRay, Analog, Digital Input, RS-232, LIN |
|---|---|
| Konfigurationen | |
| Hinweis | Weitere Schnittstellen und Konfigurationen auf Anfrage |
Der XORAYA N4000+ ist eine Weiterentwicklung unseres Automobildatenloggers XORAYA N4000. Gegenüber der Basisvariante verfügt das Gerät über einen leistungsfähigeren FPGA, ist mit neuen Schnittstellen ausgerüstet und bietet Unterstützung für eine neue Add-on-Karte (4x Digital Input). Außerdem wurde der Datenlogger mit zahlreichen neuen Features, wie einem Ethernet-Relais zum Durchschleifen des Signals im ausgeschalteten oder stromlosen Zustand, ausgestattet. Zusätzlich verfügt der N4000+ über einen Transparency Mode und unterstützt DLT-Inject und PTP Timesync. Auch das Kühlkonzept wurde überarbeitet, wodurch der Temperaturbereich um +5 Grad verbessert werden konnte.
Der Datenlogger ist in unterschiedlichen Gerätevarianten verfügbar, die sich vor allem in ihrer Schnittstellenkonfiguration unterscheiden. Standardmäßig stehen zwei Varianten zur Verfügung:
| Konfiguration 1 (C20B18GE2F2A6D4L24) |
|
| Konfiguration 2 (C20B18GE2A6R8L24) | 20x HS-CAN/CAN-FD 6x 100/1000BASE-T1 12x 100BASE-T1 2x Gbit-Ethernet 6x Analog 8x RS-232 24x LIN |
Das Gerät verfügt über umfangreiche Funktionen zur Konfiguration, Steuerung und Analyse von Datenaufzeichnungen. Die folgende Liste zeigt einen Auszug zentraler Funktionen. Eine vollständige Beschreibung finden Sie unter Technischen Daten bzw. dem Reiter Software.

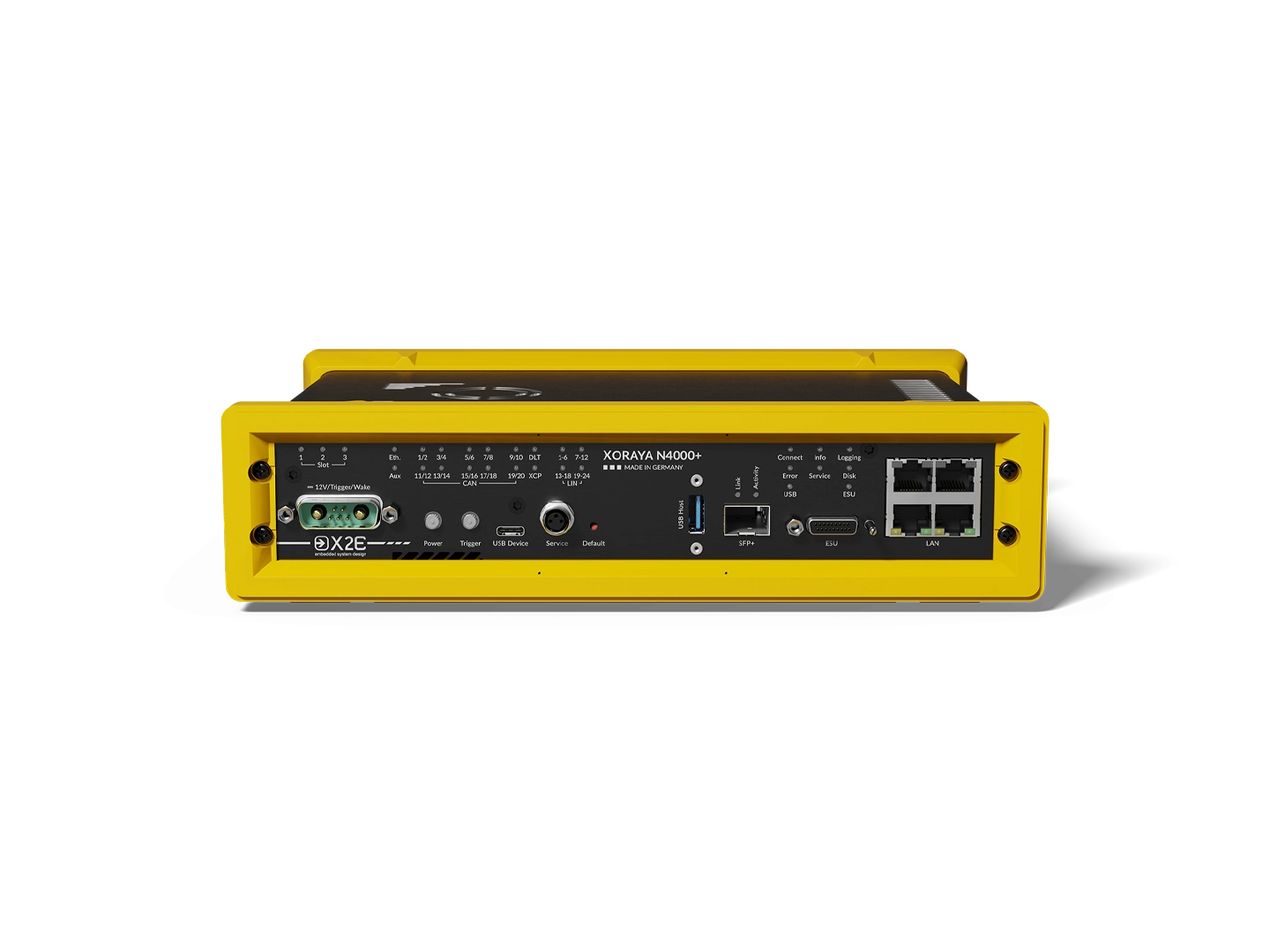

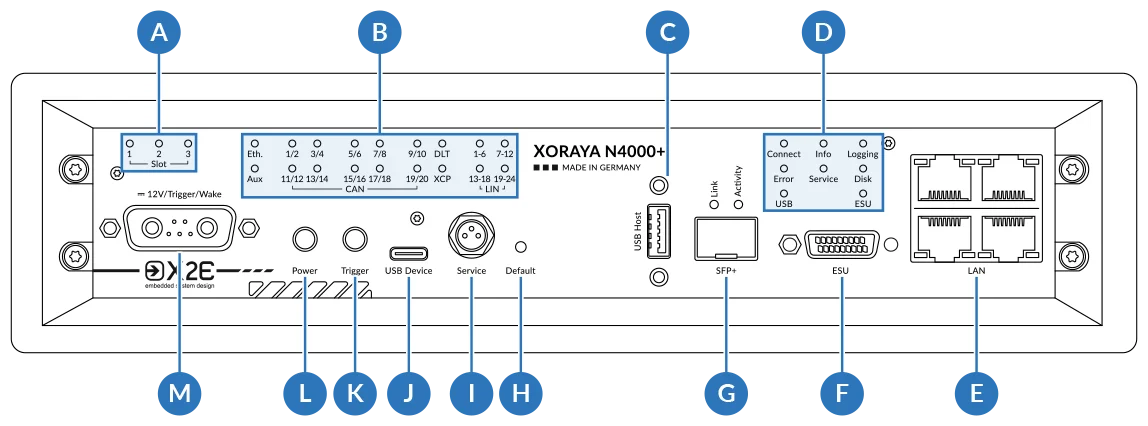

| A | Status-LEDs variable Log-Schnittstellen |
| B | Status-LEDs fixe Log-Schnittstellen |
| C | USB-Host-Schnittstelle |
| D | Allgemeine Status-LEDs |
| E | LAN-Schnittstellen |
| F | ESU-Schnittstelle |
| G | SFP+-Schnittstelle |
| H | Default-Taster |
| I | Service-Schnittstelle |
| J | USB-Device-Schnittstelle |
| K | Trigger-Taster |
| L | Power-Taster |
| M | 12V/Trigger/Wake-Anschluss |

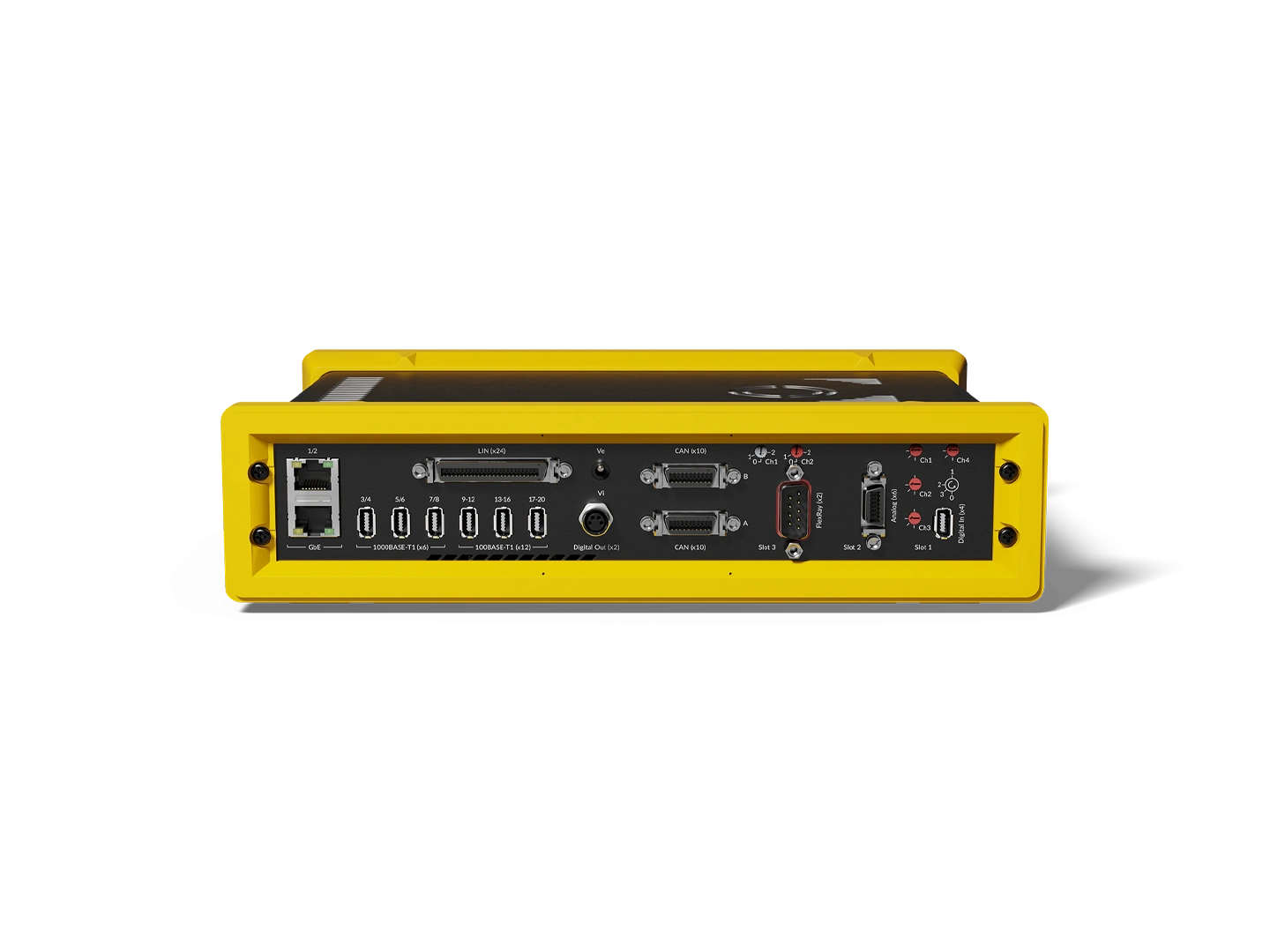

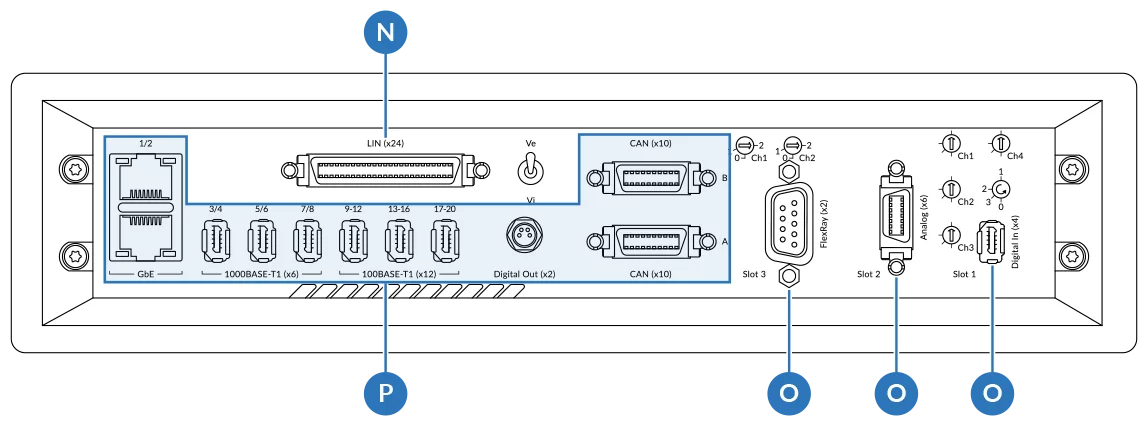

| N | Add-on-Log-Schnittstelle |
| O | Variable Log-Schnittstellen |
| P | Fixe Log-Schnittstellen |
Dank modularer Architektur und umfassender Unterstützung aller gängigen Automotive-Schnittstellen eignet sich der Datenlogger für vielfältige Entwicklungs-, Test- und Analyseaufgaben.
Dank einer modularen Systemarchitektur bieten unsere Lösungen flexible Anpassungsmöglichkeiten für Entwicklungs- und Testprojekte. Individuelle Hardware- und Funktionskonfigurationen ermöglichen eine nahtlose Integration in bestehende Fahrzeug- und Testumgebungen.
Alle Geräte durchlaufen umfassende Verifikationsprüfungen, darunter Funktionstests, Boundary-Scan-Tests und Systemtests sowie EMV-Prüfungen. Ergänzend erfolgen mechanische Funktions- und Abnutzungstests, Vibrationsprüfungen sowie Temperatur- und Feuchtigkeitstests, um die Zuverlässigkeit unter realen Einsatzbedingungen sicherzustellen.
Außerdem führen wir Compliance-Tests für Automotive- und Standard-Ethernet-Schnittstellen mit Teledyne LeCroy Messsystemen und der QualiPHY-Software durch. Dadurch entstehen normgerechte, reproduzierbare Messergebnisse, die eine verlässliche Integration in Fahrzeugnetzwerke und Entwicklungsumgebungen ermöglichen.
Unsere Entwicklungs- und Unternehmensprozesse erfüllen die Anforderungen der ISO 9001 und ISO 14001. Zudem ist X2E nach TISAX® (ENX Association) zertifiziert und erfüllt die Anforderungen der Automobilindustrie an Informationssicherheit. Alle Geräte tragen die CE-Kennzeichnung und entsprechen den geltenden europäischen Richtlinien.
Hier finden Sie alle technischen Daten des XORAYA N4000+ übersichtlich und kompakt zusammengefasst.
| Prozessor | Xilinx Quad ARM Cortex-A53 (ZU9CG) |
|---|---|
| Arbeitsspeicher | 4 GB RAM / 256 MB Flash |
| Datenrate | Bis zu 3 Gbit/s |
| Datenspeicher | 480 GB intern / bis zu 8 TB extern (optional) |
| Aufnahmemodi | Interner Speicher, External Storage Unit, PC via Ethernet |
| Zeitstempel | 100 ns |
| Externe Betriebsspannung | 12 V DC (kurzzeitig 6 bis 32 V) |
| Stromaufnahme (bei 12 V) |
|
| Temperaturbereich | -40 bis +65 °C |
| Abmessungen | 70 × 255 × 207 mm (H × B × T) |
| Gewicht | 2,9 kg |
| Gehäuse | Aluminium eloxiert |
| Sonstiges | Hermetisch abgeriegelte Aktivkühlung, Echtzeituhr, Powercap-Einheit, Ethernet Relais, Transparency Mode |
| Betriebssystem | Embedded Linux |
|---|---|
| Speicherformate | X2E Native, X2E ASCII, Carmen-Journal (V3.0), Wireshark PCAP/PCAPNG, Vector BLF, Vector ASCII, XAA for GNLog, DLT AUTOSAR, System Events, NMEA for GPS, Raw RS-232, CSV for Analog/CCP, CSV for Signals, Video Extractor, MATLAB signals, MDF Signals/Buslogging |
| Softwareprotokolle | CCP/XCP, PLP, XLP |
| Aufwachen | CAN, FlexRay, RS-232, LIN, Wakeline oder Trigger |
| Software | XORAYA Suite, XORAYA WebGUI und XORAYA SDK for Windows & Linux, XORAYA App |
| Sonstiges | Automatic Sleep Mode |
| Out-of-the-box-Konfigurationen | |
|---|---|
| Konfiguration 1 (C20B18GE2F2A6D4L24) |
|
| Konfiguration 2 (C20B18GE2A6R8L24) |
|
| Sonstige Schnittstellen | |
| Non-logging |
|
Alle technischen Angaben ohne Gewähr. Änderungen, Irrtümer und Fehler vorbehalten.
Hier finden Sie passendes Zubehör für den N4000+. Von Erweiterungsmodulen bis hin zu Integrations- und Anschlusslösungen für den projektspezifischen Einsatz.
External Storage Units sind speziell für XORAYA Datenlogger wie dem N4000+ konzipierte externe Speicher
FPGA-basierte Speichereinheit für anspruchsvolle Testumgebungen, in denen schnell große Datenmengen verarbeitet werden müssen
Auslesestation für bis zu sechs ESUs, wie sie von Datenloggern wie dem N4000+ verwendet werden
Weiterentwickelte Version der Auslesestation für bis zu sechs External Storage Units
Hier finden Sie alle relevanten Unterlagen und Software-Versionen für den XORAYA N4000+ zur Unterstützung von Integration und Anwendung.
In diesem FAQ finden Sie Antworten auf zentrale Fragen rund um den XORAYA N4000+ Datenlogger – von typischen Einsatzszenarien über technische Eigenschaften bis hin zur Einordnung im Vergleich zu anderen Lösungen.
Der XORAYA N4000+ ist ein leistungsfähiger Allround-Datenlogger, der primär für den Einsatz in Fahrzeugnetzwerken entwickelt wurde. Er zeichnet Kommunikations- und Messdaten aus Bussystemen wie CAN, CAN-FD, LIN, FlexRay und Automotive Ethernet auf.
Typische Anwendungen im Automotive-Bereich:
Darüber hinaus eignet sich der N4000+ auch für weitere Einsatzbereiche:
So deckt der N4000+ sowohl klassische Automotive-Anwendungen als auch branchenübergreifende Logging-Aufgaben ab.
Der XORAYA N4000+ Datenlogger ist mit mehreren Erweiterungsgeräten und Systemkomponenten kompatibel. Er kann mit externen Speichern (XORAYA ESU) , Tastköpfen (XORAYA Probes) und anderen XORAYA Datenloggern wie dem N2000 kombiniert werden, um skalierbare Mess- und Logging-Systeme für Fahrzeugnetzwerke (Vehicle Networks) aufzubauen.
Der XORAYA N4000+ Datenlogger ist die weiterentwickelte Version des XORAYA N4000 Datenloggers. Der bedeutendste Unterschied zwischen dem N4000 und dem N4000+ ist die Unterstützung von Automotive Ethernet und die höhere Performance, die sich z. B. in der Schreibgeschwindigkeit niederschlägt.
Im Detail bietet der XORAYA N4000+ Datenlogger außerdem einen leistungsfähigeren FPGA, neue Schnittstellenkonfigurationen, Unterstützung für eine 4x Digital Input Add-on-Karte, ein Ethernet-Relais für Signal-Durchschleifung, Transparency Mode, DLT Inject, PTP Timesync sowie einen erweiterten Temperaturbereich durch ein verbessertes Kühlkonzept.
Der XORAYA N4000+ Datenlogger wurde für den Einsatz in Automotive-Testumgebungen entwickelt und erfüllt typische Anforderungen für Mess- und Datenaufzeichnungssysteme in Fahrzeugnetzwerken (Vehicle Networks). Er unterstützt gängige Automotive-Technologien, Diagnose-Standards und Zeit-Synchronisationsverfahren.
Für den XORAYA N4000+ stehen mehrere Hardwarevarianten zur Verfügung. Jede Variante kombiniert unterschiedliche Anzahlen und Typen der unterstützten Bussysteme und Schnittstellen.
Zu den unterstützten Bussystemen und Schnittstellen des Datenloggers gehören:
Diese Hardwarekonfigurationen ermöglichen die parallele Aufzeichnung mehrerer Fahrzeugnetzwerke mit einem einzigen Automotive Datenlogger.
Der N4000+ kann wie alle XORAYA-Logging-Produkte mit der XORAYA Suite konfiguriert, ausgelesen und bedient werden. Die Suite bietet dem Kunden die vollumfängliche Möglichkeit, mit dem Datenlogger zu arbeiten und es müssen keine weiteren Tools separat installiert werden. Eine Installation – und der Kunde hat alles selbst in der Hand.
Um den Datenlogger am Prüfstand zu bedienen und zu automatisieren, bietet X2E außerdem das XORAYA SDK an. Darüber hinaus wird auch die mobile XORAYA App für Smartphone und Tablet unterstützt.
Der XORAYA N4000+ Datenlogger basiert auf einer modular aufgebauten Hardware- und Softwarearchitektur, die flexible Anpassungen für spezifische Entwicklungs- und Testprojekte ermöglicht. So lässt sich das System nahtlos in bestehende Fahrzeug- und Testumgebungen integrieren.
Der XORAYA N4000+ kombiniert breite Schnittstellenunterstützung, modulare Erweiterbarkeit und solide Datenbandbreite in einem System. Dadurch können mehrere Kommunikationsnetzwerke – inklusive Automotive Ethernet – parallel aufgezeichnet werden. In Verbindung mit der XORAYA Plattform lassen sich zudem skalierbare Logging-Systeme für komplexe Mess- und Analyseaufgaben aufbauen.
Der XORAYA N4000+ unterscheidet sich von vielen Datenloggern auf dem Markt durch folgende zentrale Eigenschaften:
