XORAYA N2000
Durch seine kompakte Bauweise und breite Schnittstellenabdeckung ist der N2000 besonders flexibel einsetzbar, insbesondere in Testumgebungen mit unterschiedlichen Bussystemen.
- Kompakter Datenlogger mit breiter Schnittstellenabdeckung
- Bis zu 2 Gbit/s Datenrate
- CAN-FD, RS-232, LIN, FlexRay, Analog, 100/1000BASE-T1 und Gbit-Ethernet
- Bis zu 1 TB interner Speicher
| Datenrate | Bis zu 2 Gbit/s |
|---|---|
| Speicherkapazität | Bis zu 1 TB |
| Zeitstempel | 100 ns |
| Temperaturen | -40 bis +65 °C |
| Abmessungen | 50 x 105 x 215 mm |
| Bussysteme | HS-CAN / CAN-FD, RS-232, FlexRay, LIN, Analog, 100/1000BASE-T1, Gbit-Ethernet |
|---|---|
| Konfigurationen | |
| Hinweis | Weitere Schnittstellen und Konfigurationen auf Anfrage |
Produktdetails
Produktbeschreibung
Der XORAYA N2000 ist ein kompakter Datenlogger mit solider Performance und einer breiten Palette von Schnittstellen, welcher darüber hinaus in einem relativ kompakten Gehäuse untergebracht ist. Daher kann das Gerät sehr flexibel eingesetzt werden. Dies ist insbesondere in Testumgebungen von Vorteil, in denen eine Vielzahl unterschiedlicher Bussysteme aufgezeichnet werden müssen. Der Logger verfügt je nach Konfiguration über Schnittstellen für HS-CAN/CAN-FD, RS-232, FlexRay, LIN, Analog, 100/1000BASE-T1 und Gbit Ethernet, die mit einer Datenrate von bis zu 2 Gbit/s beschrieben werden können.
Gerätevarianten
Der Datenlogger ist in unterschiedlichen Gerätevarianten verfügbar, die sich vor allem in ihrer Schnittstellenkonfiguration unterscheiden. Standardmäßig stehen drei Varianten zur Verfügung:
| Konfiguration 1 (C6B2Ge2A6R4L4) |
|
| Konfiguration 2 (C6A6L4F2B4) |
|
| Konfiguration 3 (C6) |
|
Features & Funktionen
Das Gerät verfügt über umfangreiche Funktionen zur Konfiguration, Steuerung und Analyse von Datenaufzeichnungen. Die folgende Liste zeigt einen Auszug zentraler Funktionen. Eine vollständige Beschreibung finden Sie unter Technischen Daten bzw. dem Reiter Software.
- Konfiguration von Hardware- und Softwareschnittstellen
- Import gängiger Signalbeschreibungsdateien (z. B. DBC, FIBEX)
- Definition von Signalen und Triggerbedingungen
- Triggergesteuerte Datenaufzeichnung und Snapshots
- Live-Monitoring von Nachrichten und Signalen inklusive grafischer Darstellung
- Download und Verwaltung aufgezeichneter Daten aus internen und externen Speichern
- Analyse-, Filter- und Suchfunktionen für Messdaten
- Export der Aufzeichnungen in gängige Analyseformate (z. B. BLF, MDF, PCAP)

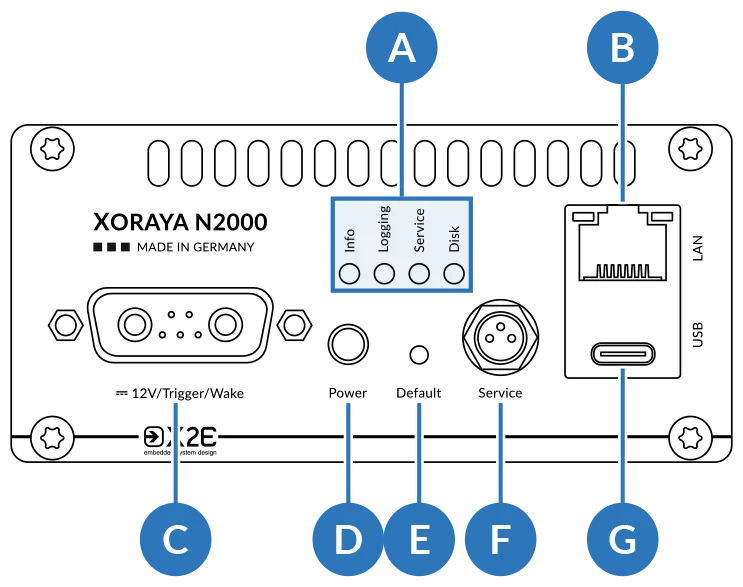

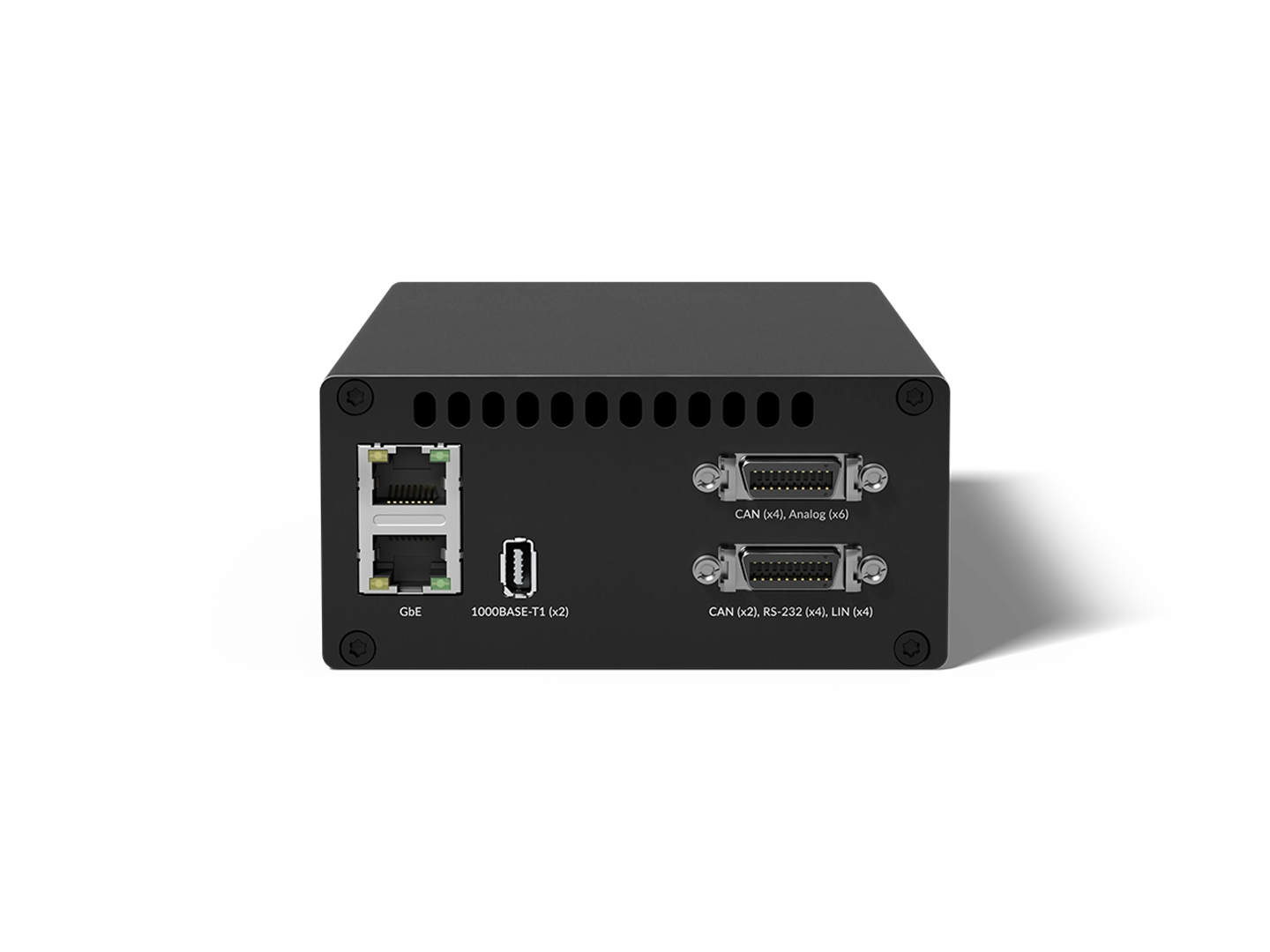

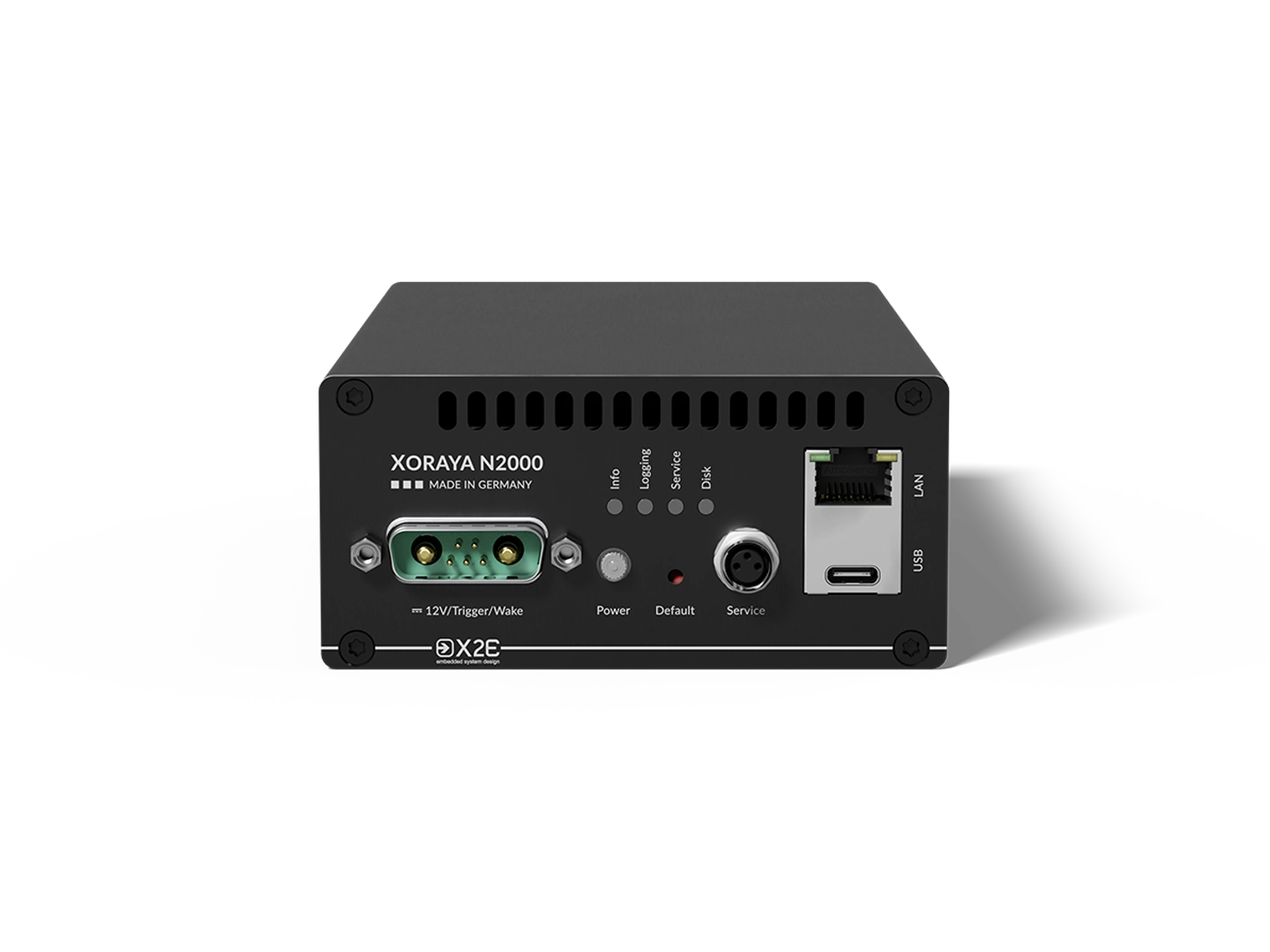

Front- & Rückansicht
| A | Allgemeine Status-LEDs |
| B | LAN-Schnittstelle |
| C | 12V/Trigger/Wake-Anschluss |
| D | Power-Taster |
| E | Default-Taster |
| F | Service-Schnittstelle |
| G | USB-Schnittstelle |
| H | Log-Schnittstellen |
Einsatzbereiche
Dank modularer Architektur und umfassender Unterstützung aller gängigen Automotive-Schnittstellen eignet sich der Datenlogger für vielfältige Entwicklungs-, Test- und Analyseaufgaben.
- Fahrzeugerprobung und Datenerfassung im Fahrversuch
- Datenaufzeichnung und Analyse in Entwicklungs- und Testumgebungen
- Analyse und Monitoring von Busnetzen (CAN, FlexRay, Automotive Ethernet, LIN, etc.)
- Analyse und Validierung von E/E-Architekturen
- Diagnosekommunikation und Fehlersuche im Fahrzeugnetzwerk (z. B. UDS, DoIP)
- Aufzeichnung von Sensor- und Rohdaten für ADAS- und automatisierte Fahrfunktionen
- Flottenversuche und großskalige Datenerfassung über mehrere Fahrzeuge
Projektspezifische Anpassungen
Dank einer modularen Systemarchitektur bieten unsere Lösungen flexible Anpassungsmöglichkeiten für Entwicklungs- und Testprojekte. Individuelle Hardware- und Funktionskonfigurationen ermöglichen eine nahtlose Integration in bestehende Fahrzeug- und Testumgebungen.
- Zusätzliche Schnittstellen und spezielle Protokolle
- Funktionsumfang, Trigger-Logiken und Exportformate
- Erfassungsgeschwindigkeit, Speicherausstattung und Systemleistung
- Kundenspezifische Einbauracks sowie komplette Fahrzeug-Integrationen
Verifikation, Tests & Normkonformität
Alle Geräte durchlaufen umfassende Verifikationsprüfungen, darunter Funktionstests, Boundary-Scan-Tests und Systemtests sowie EMV-Prüfungen. Ergänzend erfolgen mechanische Funktions- und Abnutzungstests, Vibrationsprüfungen sowie Temperatur- und Feuchtigkeitstests, um die Zuverlässigkeit unter realen Einsatzbedingungen sicherzustellen.
Außerdem führen wir Compliance-Tests für Automotive- und Standard-Ethernet-Schnittstellen mit Teledyne LeCroy Messsystemen und der QualiPHY-Software durch. Dadurch entstehen normgerechte, reproduzierbare Messergebnisse, die eine verlässliche Integration in Fahrzeugnetzwerke und Entwicklungsumgebungen ermöglichen.
Unsere Entwicklungs- und Unternehmensprozesse erfüllen die Anforderungen der ISO 9001 und ISO 14001. Zudem ist X2E nach TISAX® (ENX Association) zertifiziert und erfüllt die Anforderungen der Automobilindustrie an Informationssicherheit. Alle Geräte tragen die CE-Kennzeichnung und entsprechen den geltenden europäischen Richtlinien.
Technische Daten
Hier finden Sie alle technischen Daten des XORAYA N2000 übersichtlich und kompakt zusammengefasst.
Hardware
| Prozessor | Xilinx Quad ARM Cortex-A53 (ZU3CG) |
|---|---|
| Arbeitsspeicher | 2 GB RAM / 128 MB Flash |
| Datenrate | Bis zu 2 Gbit/s |
| Datenspeicher | Bis zu 1 TB intern |
| Aufnahmemodi | Interner Speicher, PC via Ethernet |
| Zeitstempel | 100 ns |
| Externe Betriebsspannung | 12 V / 24 V DC (kurzzeitig 6 bis 32 V) |
| Stromaufnahme (bei 12 V) |
|
| Temperaturbereich | -40 bis +65 °C |
| Abmessungen | 50 x 105 x 215 mm (H × B × T) |
| Gewicht | 1,1 kg |
| Gehäuse | Aluminium eloxiert |
| Sonstiges | Aktivkühlung, Echtzeituhr, Powercap-Einheit |
Software
| Betriebssystem | Embedded Linux |
|---|---|
| Speicherformate | X2E Native, X2E ASCII, Carmen-Journal (V3.0), Wireshark PCAP/PCAPNG, Vector BLF, Vector ASCII, XAA for GNLog, DLT AUTOSAR, System Events, NMEA for GPS, Raw RS-232, CSV for Analog/CCP, CSV for Signals, Video Extractor, MATLAB signals, MDF Signals/Buslogging |
| Softwareprotokolle | CCP/XCP, PLP, XLP |
| Aufwachen | CAN, FlexRay, RS-232, LIN, Wakeline oder Trigger |
| Software | XORAYA Suite, XORAYA WebGUI und XORAYA SDK for Windows & Linux, XORAYA App |
| Sonstiges | Automatic Sleep Mode |
Schnittstellen
| Out-of-the-box-Konfigurationen | |
|---|---|
| Konfiguration 1 (C6B2GE2A6R4L4) |
|
| Konfiguration 2 (C6A6L4F2B4) |
|
| Konfiguration 3 (C6) |
|
| Sonstige Schnittstellen | |
| Non-logging |
|
Alle technischen Angaben ohne Gewähr. Änderungen, Irrtümer und Fehler vorbehalten.
Zubehör
Für den XORAYA N2000 wird derzeit kein gesondertes Zubehör angeboten.
Downloads
Hier finden Sie alle relevanten Unterlagen und Software-Versionen für den XORAYA N2000 zur Unterstützung von Integration und Anwendung.
FAQ
In diesem FAQ finden Sie Antworten auf zentrale Fragen rund um den XORAYA N2000 Datenlogger – von typischen Einsatzszenarien über technische Eigenschaften bis hin zur Einordnung im Vergleich zu anderen Lösungen.
Für welche konkreten Anwendungsfälle (z. B. Fahrzeugerprobung, Bus-Logging, HIL) ist der N2000 geeignet?
Der XORAYA N2000 ist ein Datenlogger für Fahrzeugnetzwerke. Der Datenlogger zeichnet Kommunikationsdaten und Messdaten aus Bussystemen wie CAN, CAN-FD, LIN, FlexRay und Automotive Ethernet auf.
Typische Anwendungen des XORAYA N2000 Datenloggers sind:
- Fahrzeugentwicklung: Aufzeichnung und Analyse der Kommunikation in Fahrzeugnetzwerken während der Entwicklung von Steuergeräten und Fahrzeugfunktionen
- Testfahrten und Fahrzeugerprobung: Langzeitaufzeichnung von Buskommunikation und Messdaten in Testfahrzeugen
- Prüfstände und Laborumgebungen: Logging von Kommunikations- und Messdaten bei Komponenten-oder Systemtests
- Analyse von Fahrzeugnetzwerken: Untersuchung und Diagnose der Kommunikation auf Bussystemen wie CAN, LIN, FlexRay und Automotive Ethernet
- Funktionsvalidierung: Analyse und Fehlersuche bei Fahrzeugfunktionen, beispielsweise in den Bereichen ADAS, Infotainment oder Komfortsysteme
- Qualitätssicherung: Aufzeichnung und Analyse von Kommunikationsdaten während Validierung und Serienvorbereitung
Mit welchen Geräten ist der N2000 kompatibel?
Der XORAYA N2000 Datenlogger kann mit anderen XORAYA Datenloggern wie dem N4000 kombiniert werden, um skalierbare Mess- und Logging-Systeme für Fahrzeugnetzwerke (Vehicle Networks) aufzubauen.
Welche Bussysteme und Schnittstellen unterstützt der N2000?
Für den XORAYA N2000 stehen mehrere Hardwarevarianten zur Verfügung. Jede Variante kombiniert unterschiedliche Anzahlen und Typen der unterstützten Bussysteme und Schnittstellen.
Zu den unterstützten Bussystemen und Schnittstellen des Datenloggers gehören:
- CAN (Controller Area Network)
- CAN-FD (CAN with Flexible Data Rate)
- LIN (Local Interconnect Network)
- FlexRay
- Automotive Ethernet (100BASE-T1, 1000BASE-T1)
- Gbit-Ethernet (1000BASE-TX)
- Analog (Analog inputs)
- RS-232
Diese Hardwarekonfigurationen ermöglichen die parallele Aufzeichnung mehrerer Fahrzeugnetzwerke mit einem einzigen Automotive Datenlogger.
Mit welchen Softwarelösungen kann der N2000 betrieben und ausgewertet werden?
Der N2000 kann wie alle XORAYA-Logging-Produkte mit der XORAYA Suite konfiguriert, ausgelesen und bedient werden. Die Suite bietet dem Kunden die vollumfängliche Möglichkeit, mit dem Logger zu arbeiten und es müssen keine weiteren Tools separat installiert werden. Eine Installation – und der Kunde hat alles selbst in der Hand.
Um den Datenlogger am Prüfstand zu bedienen und zu automatisieren, bietet X2E außerdem das XORAYA SDK an. Darüber hinaus wird auch die mobile XORAYA App für Smartphone und Tablet unterstützt.
Welche Vorteile bietet die modulare Architektur des N2000?
Der XORAYA N2000 Datenlogger basiert auf einer modular aufgebauten Hardware- und Softwarearchitektur, die flexible Anpassungen für spezifische Entwicklungs- und Testprojekte ermöglicht. So lässt sich das System nahtlos in bestehende Fahrzeug- und Testumgebungen integrieren.
- Zusätzliche Schnittstellen und spezielle Protokolle
- Funktionsumfang, Trigger-Logiken und Exportformate
- Erfassungsgeschwindigkeit, Speicherausstattung und Systemleistung
- Kundenspezifische Einbauracks sowie komplette Fahrzeug-Integrationen
Wie robust ist der N2000 im Betrieb unter realen Bedingungen (Temperatur, Vibration)?
Der XORAYA N2000 ist für den mobilen Einsatz in Fahrzeugen und Testumgebungen ausgelegt und bewährt sich in Szenarien mit wechselnden Umweltbedingungen.
Er arbeitet zuverlässig im Temperaturbereich von -40 bis +65 °C und ist für den Einsatz unter Vibrationen und mechanischen Belastungen, wie sie bei Testfahrten auftreten, konzipiert.
Wodurch hebt sich der N2000 von anderen Produkten auf dem Markt ab?
Der XORAYA N2000 kombiniert breite Schnittstellenunterstützung mit solider Datenbandbreite in einem kompakten Formfaktor. Dank seiner platzsparenden Bauweise lässt er sich unauffällig im Fahrzeug integrieren, beispielsweise unter dem Sitz oder im Handschuhfach.
So können mehrere Fahrzeugnetzwerke – einschließlich Automotive Ethernet – parallel aufgezeichnet werden. In Kombination mit der XORAYA Plattform lassen sich zudem skalierbare Logging-Systeme für komplexe Fahrzeugerprobungen realisieren.
Der XORAYA N2000 unterscheidet sich von vielen Datenloggern auf dem Markt durch folgende zentrale Eigenschaften:
- Unterstützung moderner Fahrzeugnetzwerke in einem Gerät
Der N2000 unterstützt HS-CAN, CAN-FD, RS-232, FlexRay, LIN, Automotive Ethernet (100/1000BASE-T1), Gigabit-Ethernet und analoge Eingänge. Dadurch können verschiedene Fahrzeugnetzwerke und Sensorsignale parallel erfasst werden, ohne mehrere spezialisierte Logger einsetzen zu müssen. - Solide Datenbandbreite für moderne Fahrzeugarchitekturen
Mit einer Datenbandbreite von bis zu 2 Gbit/s können Daten aus mehreren Fahrzeugnetzwerken gleichzeitig aufgezeichnet werden. Dies ist insbesondere für Ethernet-basierte Fahrzeugarchitekturen und datenintensive Messungen relevant. - Robustheit für reale Fahrzeugerprobungen
Der N2000 ist für den Einsatz in Erprobungsfahrzeugen ausgelegt und temperatur- sowie vibrationsbeständig konstruiert. - Erweiterbarkeit innerhalb einer Systemplattform
Durch die Integration in die XORAYA Systemplattform kann der Logger mit weiteren Geräten und Speicherlösungen kombiniert werden. Dadurch lassen sich skalierbare Logging-Systeme mit mehreren Geräten für komplexe Messaufgaben aufbauen.
