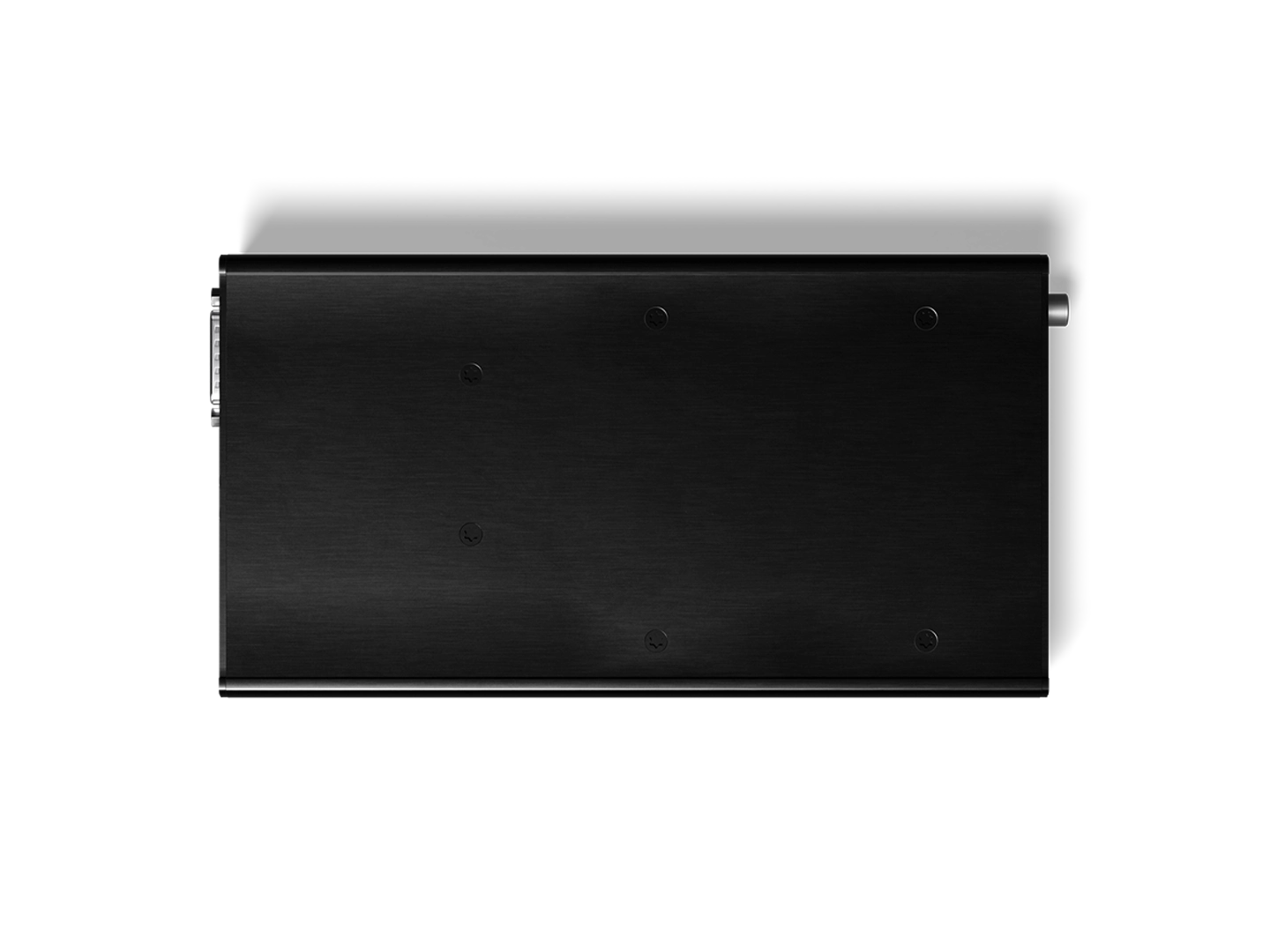

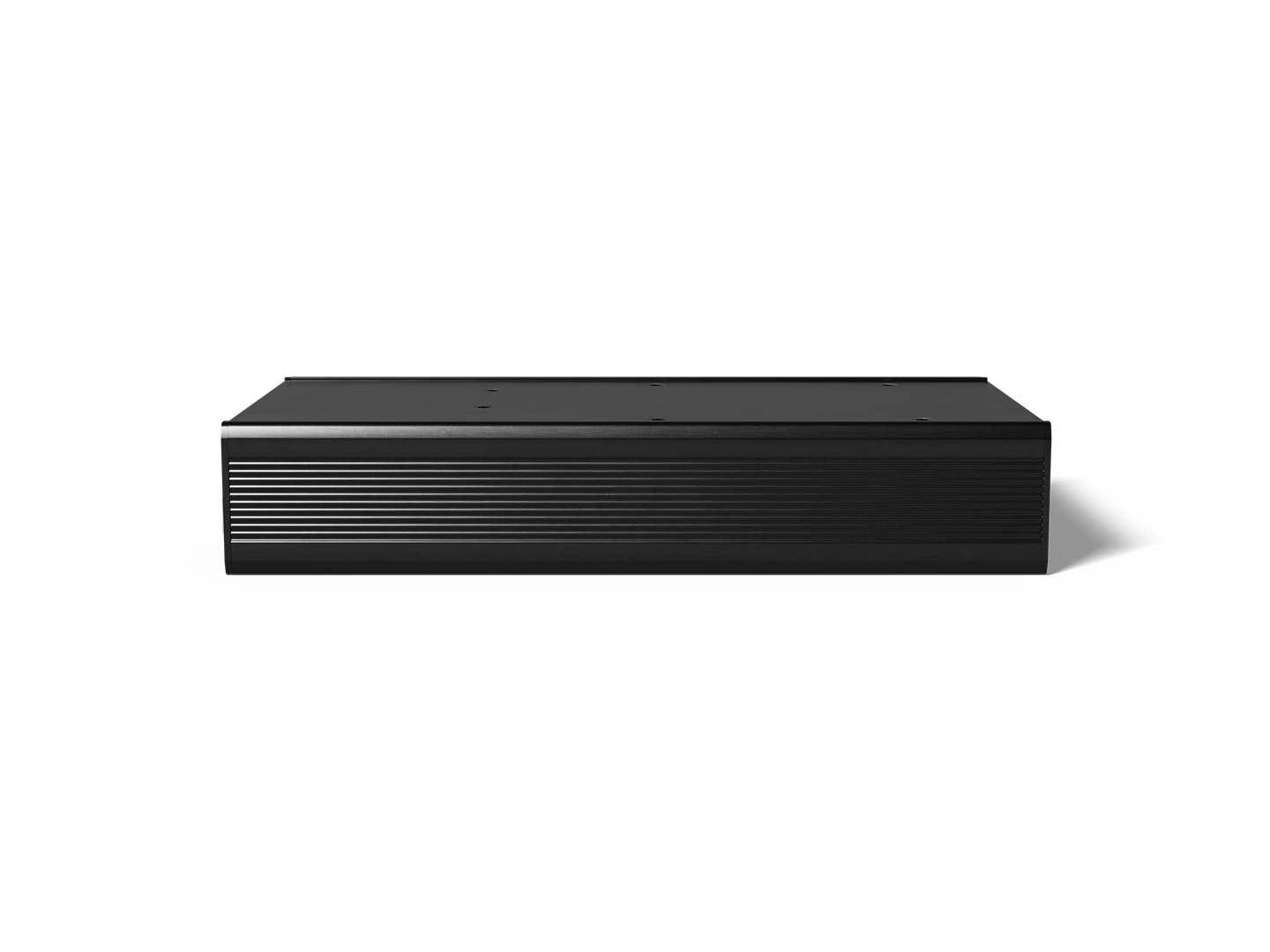

XORAYA Probe B12
Der XORAYA Probe B12 ist ein kompakter Tastkopf, welcher speziell für die Aufzeichnung von Automotive-Ethernet-Signalen konzipiert wurde.
- Automotive-Ethernet-Tastkopf
- 12x 100/1000BASE-T1
- Bis zu 8 Gbit/s Aufzeichnungsrate
- Quad ARM Cortex-A53 Prozessor mit 8 GB RAM
| Datenrate | Bis zu 8 Gbit/s (streaming) |
|---|---|
| Speicherkapazität | Keine |
| Zeitstempel | 100 ns |
| Temperaturen | -40 bis +65 °C |
| Abmessungen | 42 x 120 x 224 mm |
| Bussysteme | 100/1000BASE-T1 |
|---|
Produktdetails
Produktbeschreibung
Der XORAYA Probe B12 ist ein kompakter Tastkopf, welcher speziell für die Aufzeichnung von Automotive Ethernet entwickelt wurde. Er erweitert die bestehenden Schnittstellen von XORAYA-Datenloggern und ermöglicht den Einsatz von Messgeräten in unmittelbarer Nähe der Quelle. Die Daten werden über GbE- oder 10 GbE-Schnittstellen an einen Datenlogger wie den XORAYA N4000 übertragen, synchronisiert und intern oder extern gespeichert. Die Übertragungsgeschwindigkeit beträgt dabei bis zu 8 Gbit/s.
Gerätevarianten
Mit dem MultiProbe X1 steht ein weiterer Tastkopf zur Verfügung, der mehrere Bussysteme gleichzeitig aufzeichnen kann.

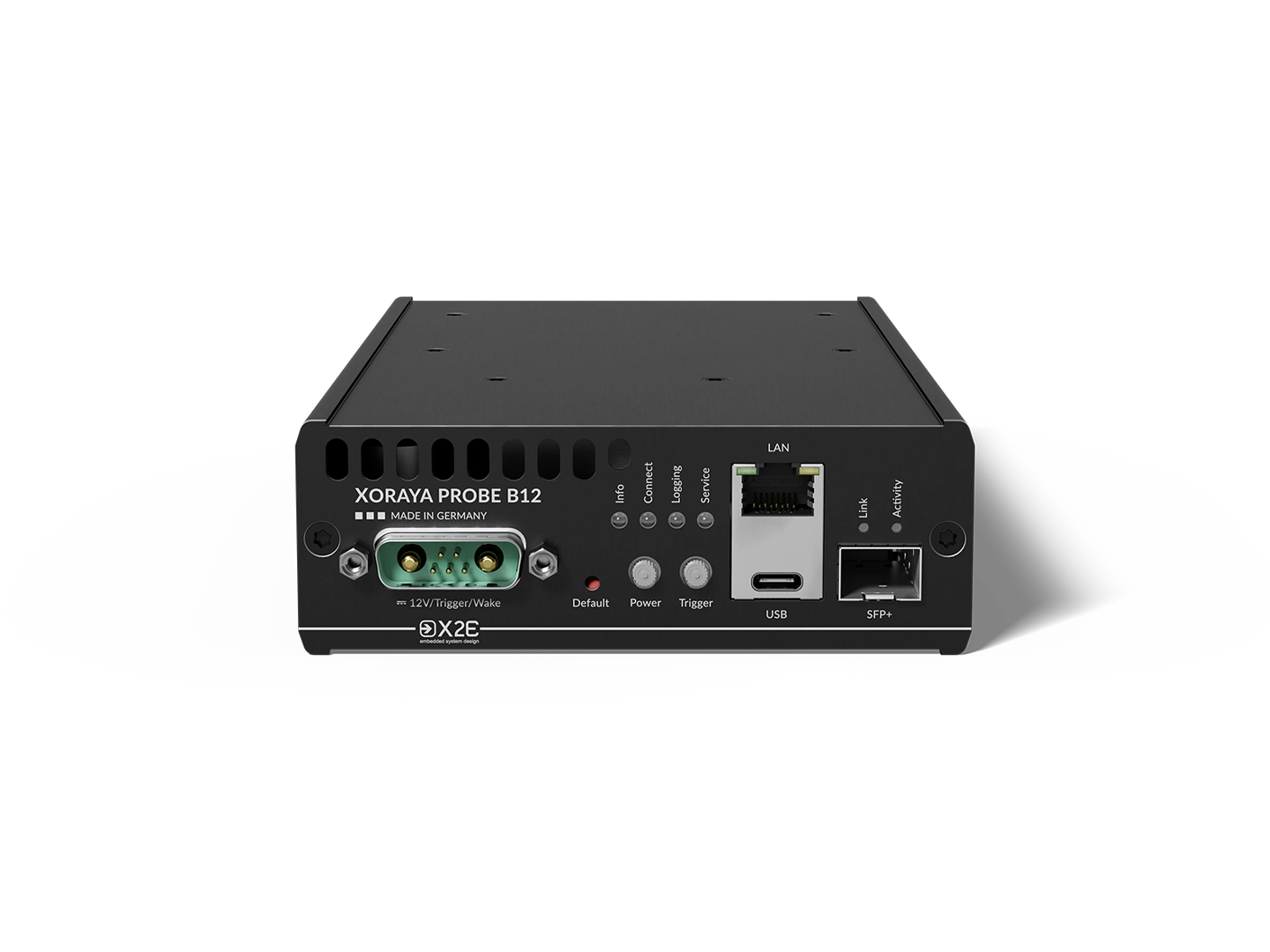

Front- & Rückansicht
| A | Allgemeine Status-LEDs |
| B | LAN-Schnittstelle |
| C | 12V/Trigger/Wake-Anschluss |
| D | Default-Taster |
| E | Power-Taster |
| F | Trigger-Taster |
| G | USB-Schnittstelle |
| H | SFP+-Schnittstelle |

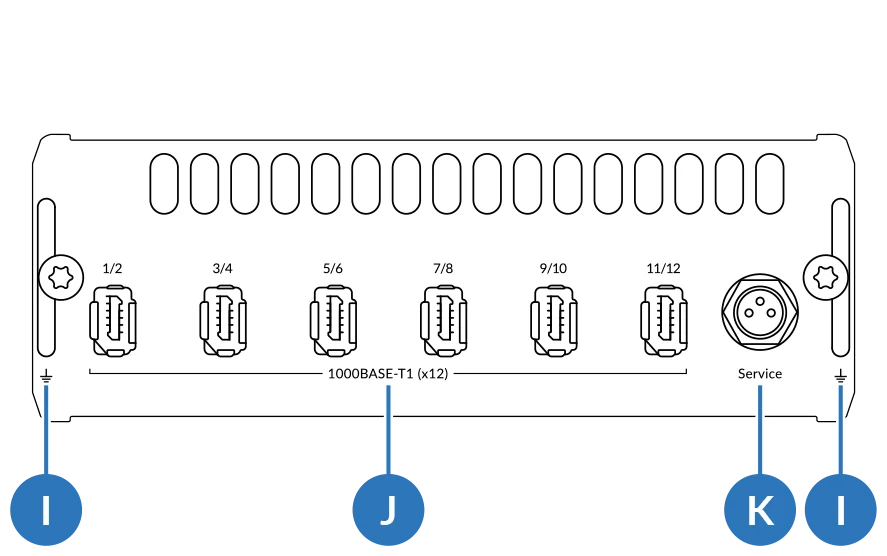

| I | Erdungskontakt |
| J | 1000BASE-T1-Schnittstellen |
| K | Service-Schnittstelle |
Projektspezifische Anpassungen
Alle Komponenten des XORAYA Ökosystems sind auf nahtlose Zusammenarbeit ausgelegt und lassen sich flexibel zu individuellen Systemlösungen kombinieren. Die modulare Architektur ermöglicht gezielte Erweiterungen, ohne die bestehende Systemlogik zu verändern – für ein konsistentes und skalierbares System in Datenrate, Speicher, Schnittstellen und Performance.
Verifikation, Tests & Normkonformität
Alle Geräte durchlaufen umfassende Verifikationsprüfungen, darunter Funktionstests, Boundary-Scan-Tests und Systemtests sowie EMV-Prüfungen. Ergänzend erfolgen mechanische Funktions- und Abnutzungstests, Vibrationsprüfungen sowie Temperatur- und Feuchtigkeitstests, um die Zuverlässigkeit unter realen Einsatzbedingungen sicherzustellen.
Außerdem führen wir Compliance-Tests für Automotive- und Standard-Ethernet-Schnittstellen mit Teledyne LeCroy Messsystemen und der QualiPHY-Software durch. Dadurch entstehen normgerechte, reproduzierbare Messergebnisse, die eine verlässliche Integration in Fahrzeugnetzwerke und Entwicklungsumgebungen ermöglichen.
Unsere Entwicklungs- und Unternehmensprozesse erfüllen die Anforderungen der ISO 9001 und ISO 14001. Zudem ist X2E nach TISAX® (ENX Association) zertifiziert und erfüllt die Anforderungen der Automobilindustrie an Informationssicherheit. Alle Geräte tragen die CE-Kennzeichnung und entsprechen den geltenden europäischen Richtlinien.
Technische Daten
Hier finden Sie alle technischen Daten des XORAYA Probe B12 übersichtlich und kompakt zusammengefasst.
Hardware
| Prozessor | Xilinx Dual ARM Cortex-A53 |
|---|---|
| Arbeitsspeicher | 8 GB RAM |
| Datenrate | Bis zu 8 Gbit/s (streaming) |
| Datenspeicher | Keiner |
| Aufnahmemodi | Zu Datenlogger / Datensenke via Ethernet |
| Zeitstempel | 100 ns |
| Externe Betriebsspannung | 12 V DC (kurzzeitig 6 bis 32 V) |
| Stromaufnahme (bei 12 V) |
|
| Temperaturbereich | -40 bis +65 °C |
| Abmessungen | 42 x 120 x 224 mm (H × B × T) |
| Gewicht | 1,1 kg |
| Gehäuse | Aluminium eloxiert |
| Sonstiges | Aktivkühlung, Echtzeituhr, Powercap-Einheit |
Software
| Betriebssystem | Embedded Linux |
|---|---|
| Softwareprotokolle | CCP/XCP, PLP, XLP |
Schnittstellen
| Logging |
|
|---|---|
| Non-logging |
|
Zubehör
Hier finden Sie Geräte, die über Tastköpfe wie den XORAYA Probe B12 erweiterbar sind.
Xoraya N8000
Zentraler Knotenpunkt eines verteilten Datenloggersystems, das Datenlogger und Tastköpfe miteinander vernetzt
Xoraya N16000
Zentraler Knotenpunkt eines verteilten Datenloggersystems mit höherer Datenrate
Xoraya N4000
Hochleistungsfähiger Automobil-Datenlogger mit anpassbaren Schnittstellen
Xoraya N4000+
Weiterentwicklung des XORAYA N4000 mit einem Plus an Leistung, Kühlung, Schnittstellen und Funktionalität
Xoraya ASU
FPGA-basierte Speichereinheit für anspruchsvolle Testumgebungen, in denen schnell große Datenmengen verarbeitet werden müssen
Downloads
Hier finden Sie die verfügbaren Unterlagen für den XORAYA Probe B12.
FAQ
In diesem FAQ finden Sie Antworten auf zentrale Fragen rund um den XORAYA Probe B12 – von typischen Einsatzszenarien über technische Eigenschaften bis hin zur Einordnung im Vergleich zu anderen Lösungen.
Für welche konkreten Anwendungsfälle ist der XORAYA Probe B12 geeignet?
Der XORAYA Probe B12 ist ein kompakter Tastkopf zur dezentralen Erfassung von Kommunikations- und Messdaten direkt an der Signalquelle. Er wird in Kombination mit XORAYA Datenloggern oder Datensenken eingesetzt und ermöglicht präzise, synchronisierte Messungen in verteilten Systemarchitekturen.
Typische Anwendungen im Automotive-Bereich:
- Direkte Datenerfassung an Steuergeräten und Bussystemen
- Erweiterung von Datenloggern um zusätzliche Messpunkte
- Testfahrten und Fahrzeugerprobung mit verteilten Messstellen
- Analyse und Diagnose von Fahrzeugkommunikation (z. B. CAN, LIN, Automotive Ethernet)
- Funktionsvalidierung (z. B. ADAS, Infotainment)
Weitere Einsatzbereiche:
- Robotik und autonome Systeme (dezentrale Signalabgriffe)
- Maschinenbau und industrielle Anlagen (Messung nahe der Signalquelle)
- Forschung und Entwicklung (flexible, modulare Messaufbauten)
Mit welchen Geräten ist der XORAYA Probe B12 kompatibel?
Der XORAYA Probe B12 ist mit XORAYA Datenloggern und Datensenken kompatibel, an die er seine erfassten Daten zur Aufzeichnung überträgt. Dazu zählen insbesondere Systeme wie der XORAYA N4000/N4000+, ML-N4000 sowie zentrale Datensenken wie der N8000 oder N16000.
Die Anbindung erfolgt über Ethernet, wodurch der Probe B12 flexibel in verteilte Logging-Architekturen integriert werden kann.
Welche Bussysteme und Schnittstellen unterstützt der XORAYA Probe B12?
Der XORAYA Probe B12 ist für die Erfassung von Automotive-Ethernet-Kommunikation ausgelegt und verfügt über 12 Logging-Interfaces (12x 100/1000BASE-T1).
Die Anbindung an Datenlogger oder Datensenken erfolgt über Gigabit-Ethernet (GbE), wodurch eine schnelle und synchrone Übertragung der erfassten Daten gewährleistet ist.
Mit welchen Softwarelösungen kann der Probe B12 betrieben und ausgewertet werden?
Der Probe B12 kann wie alle XORAYA-Logging-Produkte mit der XORAYA Suite konfiguriert, ausgelesen und bedient werden. Die Suite bietet dem Kunden die vollumfängliche Möglichkeit, mit dem Probe zu arbeiten und es müssen keine weiteren Tools separat installiert werden. Eine Installation – und der Kunde hat alles selbst in der Hand.
Um den Probe am Prüfstand zu bedienen und zu automatisieren, bietet X2E außerdem das XORAYA SDK an. Darüber hinaus wird auch die mobile XORAYA App für Smartphone und Tablet unterstützt.
Wie robust ist der Probe B12 im Betrieb unter realen Bedingungen (Temperatur, Vibration)?
Der XORAYA Probe B12 ist für den Einsatz in anspruchsvollen Testumgebungen ausgelegt und eignet sich für Anwendungen unter widrigen Umweltbedingungen, wie sie beispielsweise bei Fahrzeugerprobungen auftreten.
Er unterstützt einen Temperaturbereich von -40 bis +65 °C und ist damit für den Einsatz unter starken Temperaturschwankungen geeignet. Durch seine kompakte und robuste Bauweise kann er zudem direkt nahe an der Signalquelle eingesetzt werden, auch unter mechanischen Belastungen wie Vibrationen im Fahrzeug.
Wie unterscheidet sich der Probe B12 Tastkopf von einem Datenlogger?
Der XORAYA Probe B12 ist ein Tastkopf zur Datenerfassung, der die verfügbaren Schnittstellen eines Datenloggers erweitert. Er wird direkt an Bussysteme angebunden und ermöglicht die Erfassung von Daten nahe an der Signalquelle. Die erfassten Daten speichert er nicht selbst, sondern überträgt sie zur weiteren Verarbeitung an einen angeschlossenen Datenlogger oder eine Datensenke.
Wodurch hebt sich der Probe B12 von anderen Produkten auf dem Markt ab?
Der Probe besticht durch Formfaktor und Preis. Der Formfaktor eines Probe B12 ist vergleichbar mit dem des N2000. 12x 1000BASE-T1-Schnittstellen in einem so kleinen Formfaktor sind in der Branche kaum zu finden.
Auch dass unsere 1000BASE-T1-Schnittstellen per Software als 100BASE-T1 betrieben werden können, ist nicht bei jedem Automotive-Ethernet-Produkt auf dem Markt gegeben.
So lässt sich die Anzahl der Schnittstellen am Logger um ein Vielfaches erweitern.
