XORAYA Multiprobe X1
Der MultiProbe X1 ist ein Tastkopf, der XORAYA Datenlogger und Datensenken um zusätzliche Schnittstellen erweitert.
- Mehrere Kommunikationsschnittstellen
- Nahtlose Integration mit X2E Datenloggern und Datensenken
- Hochgeschwindigkeits-Datenübertragung über Gigabit Ethernet (GbE) oder 10 GbE
- Unterstützt verteilte Loggersysteme
| Datenrate | Bis zu 8 Gbit/s (streaming) |
|---|---|
| Speicherkapazität | Keine |
| Zeitstempel | 100 ns |
| Temperaturen | -40 bis +65 °C |
| Abmessungen | 70 x 264 x 205 mm |
| Bussysteme | HS-CAN/CAN-FD, LIN, Analog, 100/1000BASE-T1, Gbit-Ethernet |
|---|---|
| Konfiguration | |
| Hinweis | Weitere Schnittstellen und Konfigurationen auf Anfrage |
Produktdetails
Produktbeschreibung
Der XORAYA MultiProbe X1 erweitert XORAYA Datenlogger um zahlreiche zusätzliche Kommunikationsschnittstellen und ermöglicht Messungen in unmittelbarer Nähe der Signalquelle. Die erfassten Daten werden per Gigabit Ethernet (GbE) oder 10 GbE an einen Datenlogger wie den XORAYA N4000+ übertragen. Dort werden die Daten synchronisiert und zuverlässig auf internen oder externen Speichermedien abgelegt.
Gerätevarianten
Mit dem Probe B12 steht ein weiterer Tastkopf zur Verfügung, der speziell zur Aufzeichnung von Automotive Ethernet entwickelt wurde.

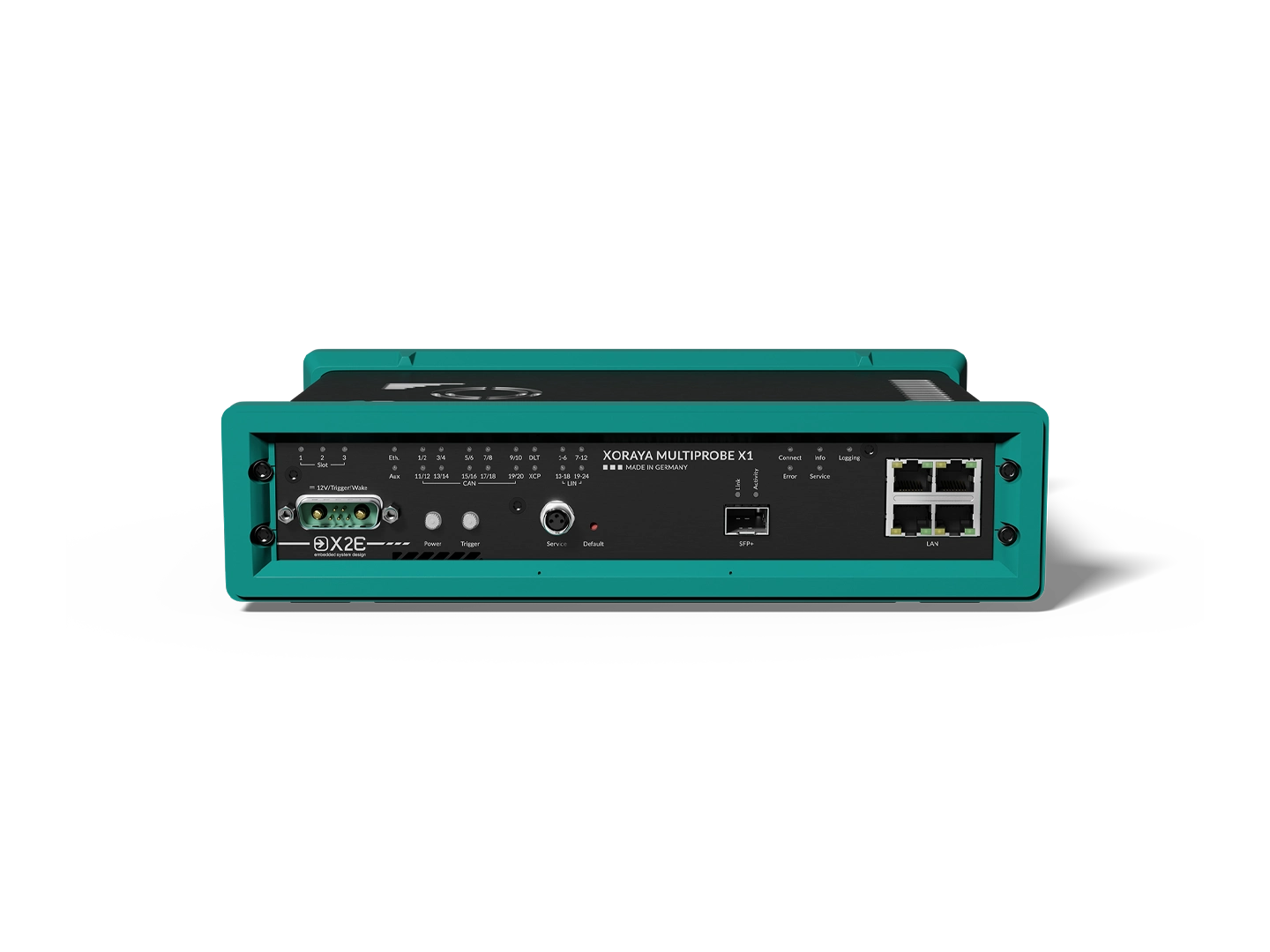

Front- & Rückansicht

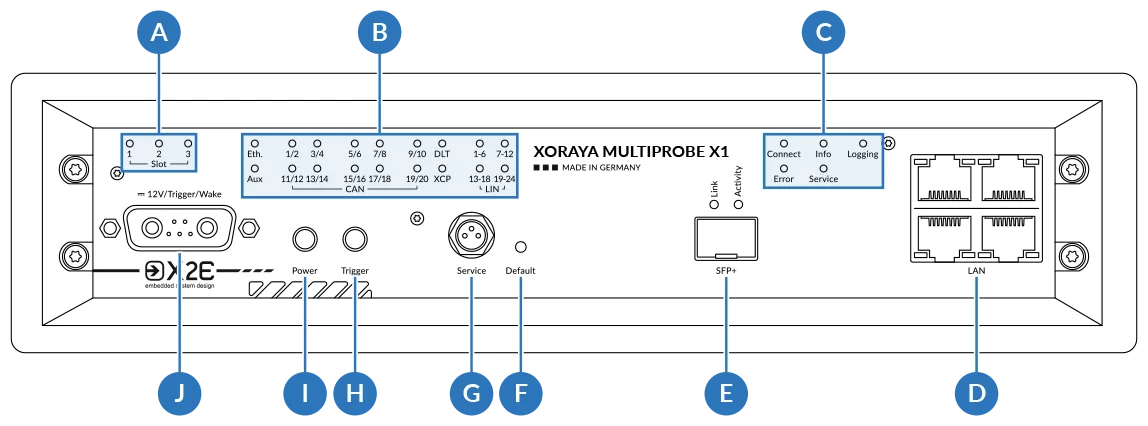

| A | Status-LEDs variable Log-Schnittstellen |
| B | Status-LEDs feste Log-Schnittstellen |
| C | Allgemeine Status-LEDs |
| D | LAN-Schnittstellen |
| E | SFP+-Schnittstelle |
| F | Default-Taster |
| G | Service-Schnittstelle |
| H | Trigger-Taster |
| I | Power-Taster |
| J | 12V/Trigger/Wake-Anschluss |

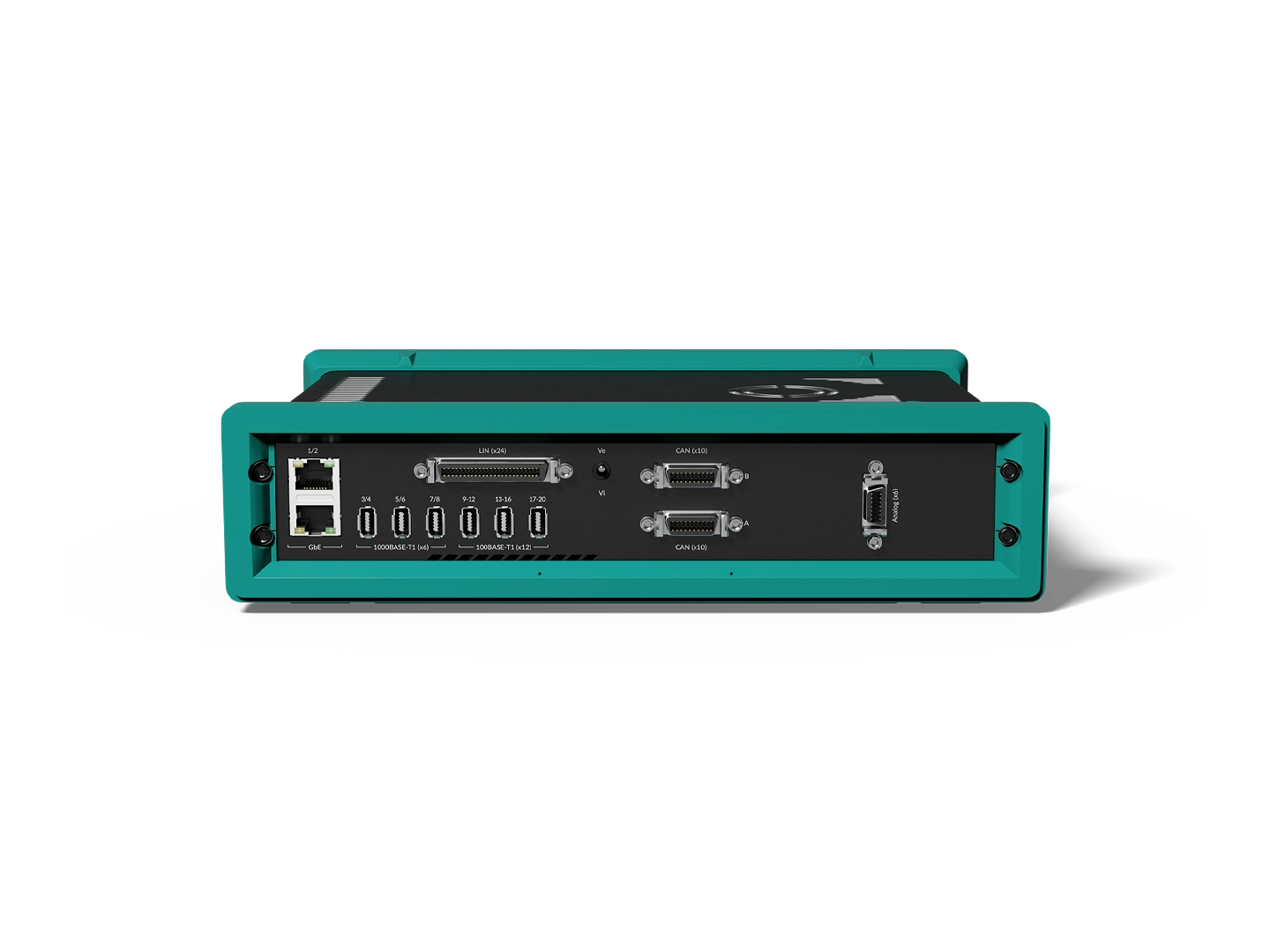

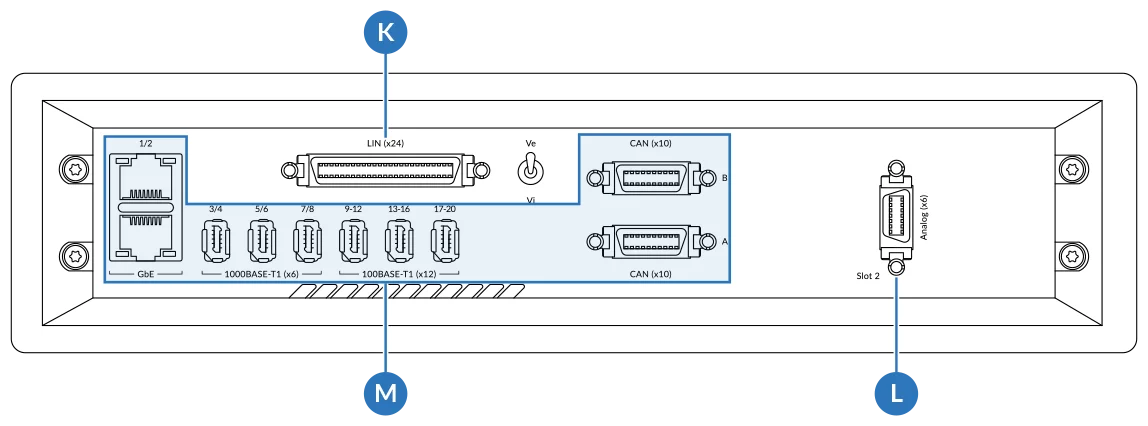

| K | Add-on-Log-Schnittstelle |
| L | Variable Log-Schnittstelle |
| M | Feste Log-Schnittstellen |
Projektspezifische Anpassungen
Alle Komponenten des XORAYA Ökosystems sind für die nahtlose Zusammenarbeit konzipiert und lassen sich flexibel zu individuellen Systemlösungen kombinieren. Die modulare Architektur ermöglicht gezielte Erweiterungen, ohne die bestehende Systemlogik zu verändern. Dadurch entsteht eine zukunftssichere Plattform, die mit den Anforderungen an Datenrate, Speicher, Schnittstellen und Performance mitwächst.
Verifikation, Tests & Normkonformität
Alle Geräte durchlaufen umfassende Verifikationsprüfungen, darunter Funktionstests, Boundary-Scan-Tests und Systemtests sowie EMV-Prüfungen. Ergänzend erfolgen mechanische Funktions- und Abnutzungstests, Vibrationsprüfungen sowie Temperatur- und Feuchtigkeitstests, um die Zuverlässigkeit unter realen Einsatzbedingungen sicherzustellen.
Außerdem führen wir Compliance-Tests für Automotive- und Standard-Ethernet-Schnittstellen mit Teledyne LeCroy Messsystemen und der QualiPHY-Software durch. Dadurch werden normgerechte und reproduzierbare Messergebnisse gewährleistet, die eine zuverlässige Integration in Fahrzeugnetzwerke und Entwicklungsumgebungen ermöglichen.
Unsere Entwicklungs- und Unternehmensprozesse erfüllen die Anforderungen der ISO 9001 und ISO 14001. Zudem ist X2E nach TISAX® (ENX Association) zertifiziert und erfüllt die Anforderungen der Automobilindustrie an Informationssicherheit. Alle Geräte tragen die CE-Kennzeichnung und entsprechen den geltenden europäischen Richtlinien.
Technische Daten
Hier finden Sie alle technischen Daten des XORAYA MultiProbe X1 übersichtlich und kompakt zusammengefasst.
Hardware
| Prozessor | Xilinx Quad ARM Cortex-A53 |
|---|---|
| Datenrate | Bis zu 8 Gbit/s (streaming) |
| Datenspeicher | Keiner |
| Aufnahmemodi | Zu Datenlogger/Datensenke via Ethernet |
| Zeitstempel | 100 ns |
| Externe Betriebsspannung | 12 V / 24 V DC (kurzzeitig 6 bis 32 V) |
| Stromaufnahme (bei 12 V) |
|
| Temperaturbereich | -40 bis +65 °C |
| Abmessungen | 70 x 264 x 205 mm (H x B x T) |
| Gewicht | 2,9 kg |
| Gehäuse | Aluminium eloxiert |
| Sonstiges | Aktivkühlung, Echtzeituhr |
Software
| Betriebssystem | Embedded Linux |
|---|---|
| Softwareprotokolle | CCP/XCP, PLP, XLP |
Schnittstellen
| Logging |
|
|---|---|
| Non-logging |
|
Alle technischen Angaben ohne Gewähr. Änderungen, Irrtümer und Fehler vorbehalten.
Zubehör
Hier finden Sie Geräte, die über Tastköpfe wie den XORAYA MultiProbe X1 erweiterbar sind.
Xoraya N8000
Zentraler Knotenpunkt eines verteilten Datenloggersystems, das Datenlogger und Tastköpfe miteinander vernetzt
Xoraya N16000
Zentraler Knotenpunkt eines verteilten Datenloggersystems mit höherer Datenrate
Xoraya N4000
Hochleistungsfähiger Automobil-Datenlogger mit anpassbaren Schnittstellen
Xoraya N4000+
Weiterentwicklung des XORAYA N4000 mit einem Plus an Leistung, Kühlung, Schnittstellen und Funktionalität
Xoraya ASU
FPGA-basierte Speichereinheit für anspruchsvolle Testumgebungen, in denen schnell große Datenmengen verarbeitet werden müssen
Downloads
Hier finden Sie die verfügbaren Unterlagen für den XORAYA MultiProbe X1.
FAQ
In diesem FAQ finden Sie Antworten auf zentrale Fragen rund um den XORAYA MultiProbe X1 – von typischen Einsatzszenarien über technische Eigenschaften bis hin zur Einordnung im Vergleich zu anderen Lösungen.
Für welche konkreten Anwendungsfälle ist der XORAYA MultiProbe X1 geeignet?
Der XORAYA MultiProbe X1 ist ein externer Tastkopf zur Erweiterung von XORAYA Datenloggern und Datensenken um zusätzliche Schnittstellen. Er dient der dezentralen Datenerfassung und ermöglicht die synchronisierte Aufzeichnung von Kommunikations- und Messdaten direkt an der Signalquelle.
Die erfassten Daten werden über Gigabit Ethernet (GbE) oder 10 Gigabit Ethernet (10GbE) an einen zentralen Datenlogger (z. B. XORAYA N4000+) übertragen, dort synchronisiert und gespeichert. Der MultiProbe X1 selbst übernimmt keine Datenspeicherung.
Typische Anwendungen im Automotive-Bereich:
- Dezentrale Datenerfassung in Fahrzeugnetzwerken
- Erweiterung bestehender Datenlogger um zusätzliche Busschnittstellen
- Messungen direkt an Steuergeräten oder Bussystemen
- Testfahrten und Fahrzeugerprobung mit verteilten Messpunkten
- Funktionsvalidierung (z. B. ADAS, autonomes Fahren)
Weitere Einsatzbereiche:
- Robotik und autonome Systeme
- Maschinenbau und industrielle Anlagen
- Forschung und Entwicklung (modulare Messsysteme)
Mit welchen Geräten ist der XORAYA MultiProbe X1 kompatibel?
Der XORAYA MultiProbe X1 ist mit XORAYA Datenloggern und Datensenken kompatibel, an die er seine erfassten Daten zur Aufzeichnung überträgt. Dazu zählen insbesondere der XORAYA N4000/N4000+, ML-N4000 sowie zentrale Datensenken wie der N8000 oder N16000.
Die Anbindung erfolgt über GbE oder 10GbE, wodurch der MultiProbe X1 flexibel in verteilte Logging-Architekturen integriert werden kann.
Welche Bussysteme und Schnittstellen unterstützt der XORAYA MultiProbe X1?
Der XORAYA MultiProbe X1 erweitert XORAYA Datenlogger um zusätzliche Kommunikations- sowie Messschnittstellen und ermöglicht die Datenerfassung direkt an der Signalquelle.
Er unterstützt folgende Bussysteme und Schnittstellen:
- CAN-FD
- CAN-FD SIC
- LIN
- 100BASE-T1 (Automotive Ethernet)
- 1000BASE-T1 (Automotive Ethernet)
- Gigabit-Ethernet
- Analoge Signale
Die erfassten Daten werden über Gigabit Ethernet (GbE) oder 10 Gigabit Ethernet (10GbE) an einen angeschlossenen Datenlogger, beispielsweise den XORAYA N4000+, übertragen. Dort werden die Daten zeitlich synchronisiert und auf internen oder externen Speichermedien gespeichert.
Mit welchen Softwarelösungen kann der MultiProbe X1 betrieben und ausgewertet werden?
Der MultiProbe X1 kann wie alle XORAYA-Logging-Produkte mit der XORAYA Suite konfiguriert, ausgelesen und bedient werden. Die Suite bietet dem Kunden die vollumfängliche Möglichkeit, mit dem Probe zu arbeiten und es müssen keine weiteren Tools separat installiert werden. Eine Installation – und der Kunde hat alles selbst in der Hand.
Um den Probe am Prüfstand zu bedienen und zu automatisieren, bietet X2E außerdem das XORAYA SDK an. Darüber hinaus wird auch die mobile XORAYA App für Smartphone und Tablet unterstützt.
Wie robust ist der MultiProbe X1 im Betrieb unter realen Bedingungen (Temperatur, Vibration)?
Der XORAYA MultiProbe X1 ist für den zuverlässigen Einsatz in anspruchsvollen Testumgebungen ausgelegt, wie sie beispielsweise bei Fahrzeugerprobungen oder im Prüfstandsbetrieb auftreten.
Er unterstützt einen Temperaturbereich von -40 °C bis +65 °C und eignet sich damit für den Einsatz unter anspruchsvollen Umgebungsbedingungen. Dank seiner robusten Bauweise kann der MultiProbe X1 auch bei mechanischen Belastungen wie Vibrationen zuverlässig betrieben werden. Dies gilt insbesondere für Anwendungen, bei denen das Gerät in unmittelbarer Nähe der Signalquelle installiert wird.
Wie unterscheidet sich der MultiProbe X1 Tastkopf von einem Datenlogger?
Der MultiProbe X1 erweitert Datenlogger um eine große Anzahl zusätzlicher Schnittstellen und ermöglicht die dezentrale Erfassung von Kommunikations- und Messdaten direkt an der Signalquelle. Er speichert die Daten nicht selbst, sondern überträgt sie zur Synchronisation und Speicherung an einen angeschlossenen Datenlogger.
