Automotive Ethernet Converter
Der Automotive Ethernet Converter konvertiert Gigabit-Ethernet-Daten zwischen Automotive Ethernet und Standard-Ethernet.
- Konvertiert 100/1000BASE-T1 100/1000BASE-T
- High-Speed-CAN-Transceiver
- Konfiguration über DIP-Schalter
| Data Rate | Up to 1 Gbit/s |
|---|---|
| Konvertierung | 100/1000BASE-T1 und 100/1000BASE-T |
| Temperaturen | -40 °C bis +60 °C |
| Abmessungen | 21 x 56 x 104 mm |
Produktdetails
Produktbeschreibung
Die Weiterentwicklung unseres OABR2Ethernet Medienkonverters ist nun auch dazu in der Lage, Gigabit-Ethernet-Daten zwischen 1000BASE-T1 und Standard-Ethernet umzuwandeln. Weiterhin wird auch 100BASE-T1 unterstützt. Das Gerät dient primär dazu, Ethernet-Signale zwischen dem Steuergerät eines Fahrzeugs auf der einen Seite und einem PC oder Datenlogger auf der anderen Seite zu konvertieren. Außerdem kann es für jede andere Anwendung genutzt werden, wo diese Funktionalität erforderlich ist.
Zusätzlich enthält der Automotive Ethernet Converter einen High-Speed-CAN-Transceiver. Wenn keine Aktivität auf dem verbundenen CAN-Bus festgestellt wird, kann das Gerät optional in den Schlafmodus versetzt werden, um die Stromaufnahme zu verringern. Die Zeitdauer ohne CAN-Aktivität ist per Software einstellbar.
Die Basiskonfiguration erfolgt über DIP-Schalter und LEDs zeigen den Status des Medienkonverters und der angeschlossenen Schnittstellen an. Die Firmware des Geräts kann über einen USB-Bootloader aktualisiert werden.
Gerätevarianten
Für dieses Gerät ist keine weitere Gerätevariante verfügbar.

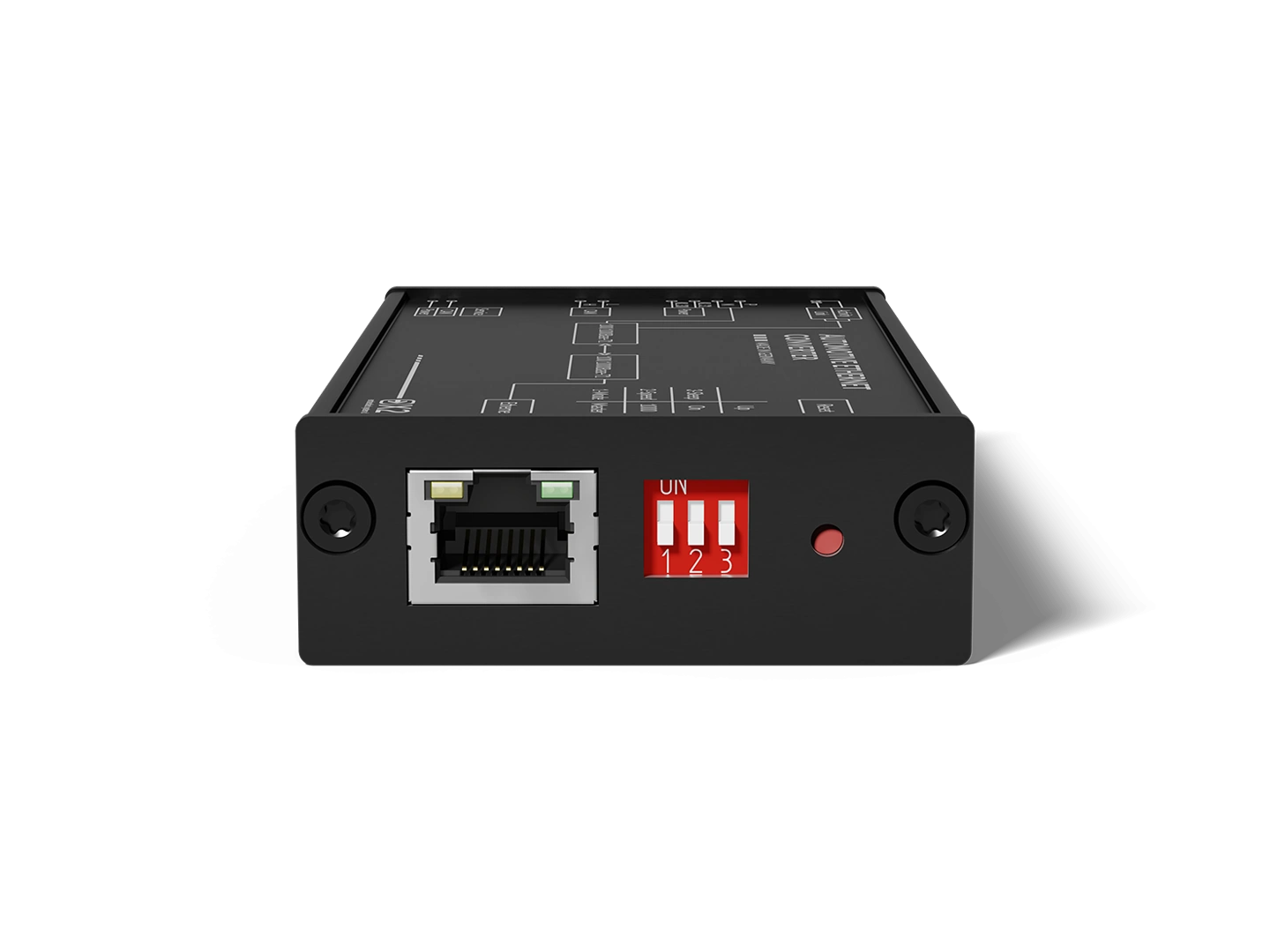

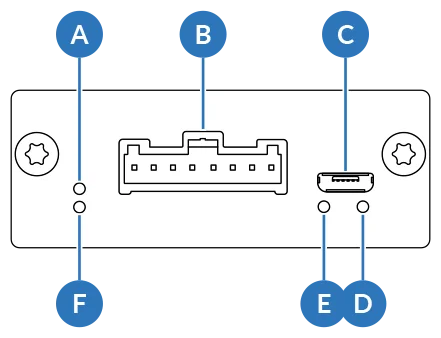

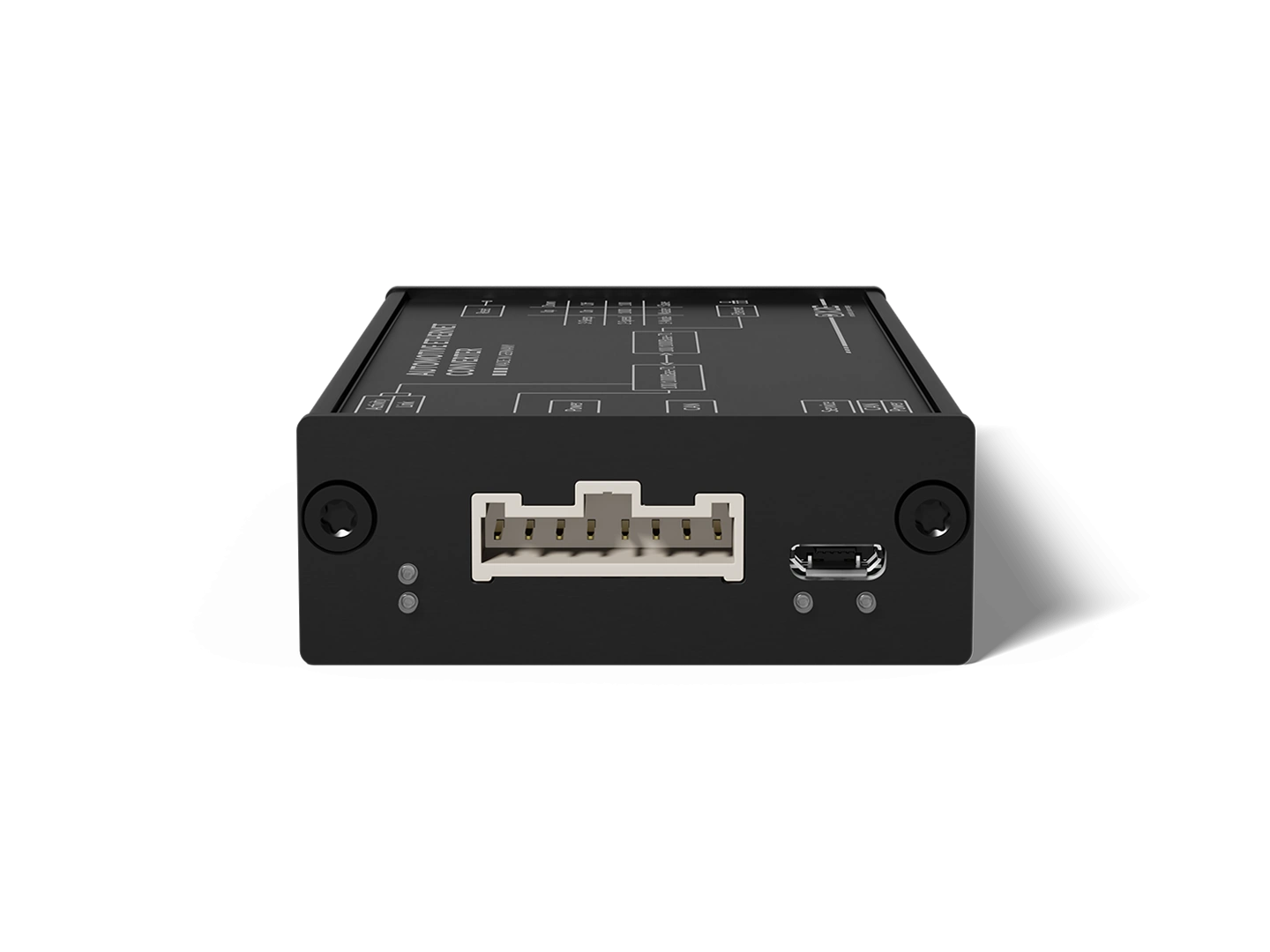

Front- & Rückansicht
| A | Link-LED für 100/1000BASE-T1 |
| B | Anschluss für Spannungsversorgung, 100/1000BASE-T1 und CAN |
| C | Service-Schnittstelle |
| D | Allgemeine Status-LED |
| E | LED für CAN |
| F | Activity-LED für 100/1000Base-T1 |
| G | Activity-LED für Ethernet |
| H | Link-LED für Ethernet |
| I | DIP-Schalter |
| J | Reset-Taster |
| K | Ethernet-Schnittstelle |
Projektspezifische Anpassungen
Alle Komponenten des XORAYA Ökosystems sind auf nahtlose Zusammenarbeit ausgelegt und lassen sich flexibel zu individuellen Systemlösungen kombinieren. Die modulare Architektur ermöglicht gezielte Erweiterungen, ohne die bestehende Systemlogik zu verändern – für ein konsistentes und skalierbares System in Datenrate, Speicher, Schnittstellen und Performance.
Verifikation, Tests & Normkonformität
Alle Geräte durchlaufen umfassende Verifikationsprüfungen, darunter Funktionstests, Boundary-Scan-Tests und Systemtests sowie EMV-Prüfungen. Ergänzend erfolgen mechanische Funktions- und Abnutzungstests, Vibrationsprüfungen sowie Temperatur- und Feuchtigkeitstests, um die Zuverlässigkeit unter realen Einsatzbedingungen sicherzustellen.
Unsere Entwicklungs- und Unternehmensprozesse erfüllen die Anforderungen der ISO 9001 und ISO 14001. Zudem ist X2E nach TISAX® (ENX Association) zertifiziert und erfüllt die Anforderungen der Automobilindustrie an Informationssicherheit. Alle Geräte tragen die CE-Kennzeichnung und entsprechen den geltenden europäischen Richtlinien.
Zubehör
Für den Automotive Ethernet Converter wird derzeit kein gesondertes Zubehör angeboten.
Downloads
Hier finden Sie die verfügbaren Unterlagen für den Automotive Ethernet Converter.
FAQ
In diesem FAQ finden Sie Antworten auf zentrale Fragen rund um den Automotive Ethernet Converter – von typischen Einsatzszenarien über technische Eigenschaften bis hin zur Einordnung im Vergleich zu anderen Lösungen.
Welche Ethernet-Standards unterstützt der Automotive Ethernet Converter?
Der Automotive Ethernet Converter unterstützt sowohl 1000BASE-T1 (Gigabit Automotive Ethernet) als auch 100BASE-T1. Er konvertiert die Daten auf Standard-Ethernet und ermöglicht so die Verbindung von Fahrzeugsteuergeräten mit PCs, Datenloggern oder anderen Ethernet-fähigen Geräten.
Wie wird der Automotive Ethernet Converter konfiguriert und aktualisiert?
Die Grundkonfiguration erfolgt einfach über integrierte DIP-Schalter. LEDs zeigen jederzeit den Status des Medienkonverters und der angeschlossenen Schnittstellen an. Firmware-Updates können bequem über den USB-Bootloader eingespielt werden.
