Tastkopf
XORAYA Multiprobe X1
Der XORAYA MultiProbe X1 ist ein Tastkopf, der XORAYA Datenlogger und Datensenken um mehrere Schnittstellen erweitert und eine synchronisierte Aufzeichnung nahe an der Signalquelle ermöglicht.
Hinweis: Dieses Produkt befindet sich in Entwicklung
Wir weisen darauf hin, dass es während des Entwicklungsprozesses zu Änderungen kommen kann, welche sich auf das endgültige Erscheinungsbild und die technischen Merkmale dieses Produkts auswirken können. Daher übernehmen wir keine Gewähr für die Richtigkeit, Vollständigkeit oder Aktualität der für dieses Produkt bereitgestellten Informationen.
Produktbeschreibung

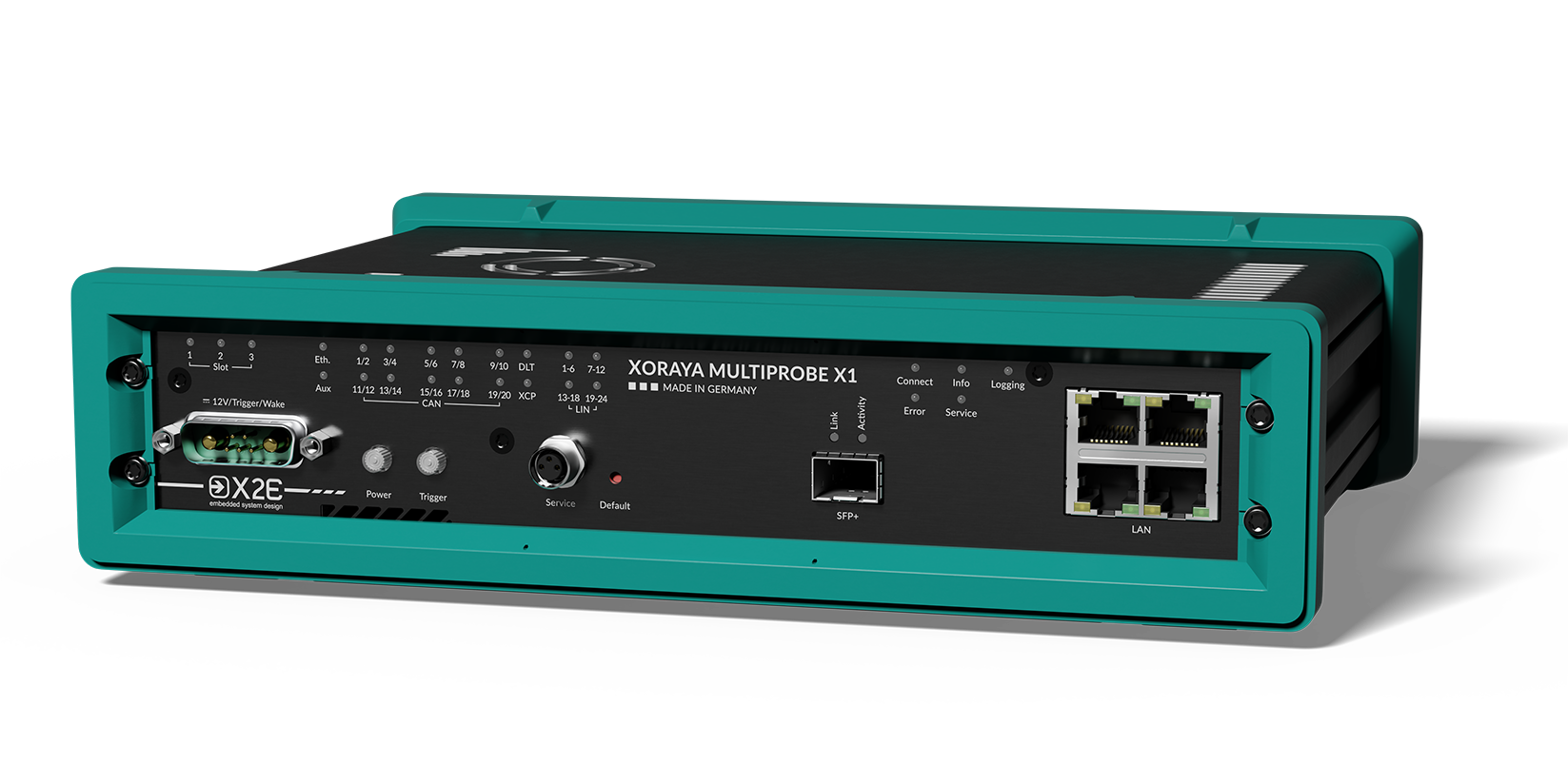

Der XORAYA MultiProbe X1 erweitert die Schnittstellenmöglichkeiten der XORAYA Datenlogger durch eine Vielzahl zusätzlicher Kommunikationsschnittstellen und ermöglicht Messungen in unmittelbarer Nähe der Signalquelle. Die erfassten Daten werden per GbE oder 10GbE an einen Datenlogger wie den XORAYA N4000+ übertragen, wo sie synchronisiert und intern oder extern gespeichert werden.
Besondere Produktmerkmale
- Mehrere Kommunikationsschnittstellen
- Nahtlose Integration mit X2E Datenloggern und Datensenken
- Hochgeschwindigkeits-Datenübertragung über GbE oder 10GbE
- Unterstützt verteilte Loggersysteme
Technische Daten
| Datenrate | Speicherkapazität | Zeitstempel | Temperaturen | Abmessungen |
| Bis zu 3 Gbit/s | Keine | 100 ns | -40 bis +60 °C | 70 x 255 x 207 mm |
| Datenrate | Bis zu 3 Gbit/s |
| Speicherkapazität | Keine |
| Zeitstempel | 100 ns |
| Temperaturen | -40 bis +60 °C |
| Abmessungen | 70 x 255 x 207 mm |
Schnittstellen
Der XORAYA MultiProbe X1 hat im Gegensatz zu anderen Geräten der XORAYA-Serie eine feste Schnittstellenkonfiguration.
| Logging | 20x CAN-FD 12x 100BASE-T1 6x 100/1000BASE-T1 2x Gbit Ethernet 24x LIN 6x Analog |
| Non-logging | 1x 12V/Trigger/Wake 4x LAN 1x SFP+ |
Technische Änderungen und Irrtümer vorbehalten.
Produktmerkmale
Alle technischen Daten des XORAYA MultiProbe X1 im Überblick:
Hardware
| Prozessor | Xilinx Quad ARM Cortex-A53 |
| Datenrate | Bis zu 3 Gbit/s |
| Datenspeicher | Keiner |
| Aufnahmemodus | Zu Datenlogger/Datensenke via Ethernet |
| Zeitstempel | 100 ns |
| Externe Betriebsspannung | 12 V DC (kurzfristig 6 bis 32 V) |
| Stromaufnahme | Tbd |
| Temperaturbereich | -40 bis +60 °C |
| Abmessungen | 70 x 255 x 207 mm (H x B x T) |
| Gewicht | Tbd |
| Gehäuse | Aluminium eloxiert |
| Sonstiges | Aktivkühlung, Echtzeituhr |
Software
| Betriebssystem | Embedded Linux |
| Softwareprotokolle | CCP/XCP, PLP, XLP |
| Aufwachen | Tbd |
| Software | XORAYA Suite |
| Sonstiges | Automatic Sleep Mode |
Schnittstellen
| Out-of-the-box-Konfiguration | |
| Logging-Schnittstellen | 20x CAN-FD 12x 100BASE-T1 6x 100/1000BASE-T1 2x Gbit Ethernet 24x LIN 6x Analog |
| Individuelle Konfiguration | |
| Anzahl konfigurierbarer Slots | Keine |
| Sonstige Schnittstellen | |
| Non-Logging-Schnittstellen | 1x 12V/Trigger/Wake 4x LAN 1x SFP+ |
Technische Änderungen und Irrtümer vorbehalten.
Kompatible Geräte
Folgende Geräte sind mit dem XORAYA MultiProbe X1 kompatibel:
Datenblatt
Bedienungsanleitung
Zugang erforderlich – Beantragung bitte per Mail an wiki@x2e.de
Firmware
Zugang erforderlich – Beantragung bitte per Mail an wiki@x2e.de
